W tym kursie omówimy sobie szczegółowo prawo Ohma, podamy podstawowe pojęcia, definicje oraz zrobimy przykłady z zadaniami.
Prawo Ohma – Teoria
Rezystancja (opór elektryczny) – wielkość charakteryzująca głównie pasywne elementy obwodu. Wielkość związana jest z relacją między prądem i napięciem, którą prezentuje prawo Ohma.
Rezystor (opornik) – element pasywny, który stanowiąc opór prądu zamienia energię elektryczną w moc, która w tym przypadku występuje w postaci ciepła. Innymi słowy rezystor rozprasza energię elektryczną poprzez ciepło.
W tym artykule rozpatrzymy tylko przypadki dla elementów liniowych. To znaczy, że zgodnie z poniższym prawem Ohma wartości zmieniają się liniowo, zatem prawo to zachodzi. Element liniowy jest to taki element, który spełnia zasadę superpozycji.
Zasada superpozycji – kolokwialnie i w skrócie to po prostu rozbicie jakiegoś problemu na mniejsze części, następnie rozwiązanie i zsumowanie. Ma to ogromny potencjał w wielu dziedzinach, aczkolwiek zakres, w którym można zastosować tą zasadę jest znikomy.
Prawo Ohma:
(spadek napięcia na danym elemencie jest równy iloczynowi rezystancji tego elementu i prądu, który przepływa przez dany element). Wzór i jego przekształcenia:
gdzie: R – rezystancja, opór [Ω – ohm] , U – napięcie [V – volt], I – prąd [A – amper].
Symbole i oznaczenia

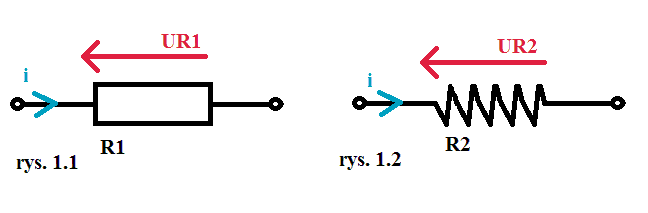

UR1, UR2 – spadki napięć na elementach z rys. 1.
Rysunki przedstawiają rezystory. Dla charakterystyki liniowej oporników zachodzą poniższe równania oparte na prawie Ohma (zatem prawo Ohma odnosi się do prądu płynącego w danym elemencie, spadku napięcia na tym elemencie i rezystancji tego elementu):
Moc czynna wydzielana na rezystancji:
(więcej o mocy kliknij tutaj)
Wzór ten można przekształcić przy pomocy zależności wynikających z prawa Ohma. Wstawmy zatem za I (prąd) odpowiednie równanie:
Wyznaczanie rezystancji zastępczej
1. Połączenie szeregowe:
2. Połączenie równoległe:
Wszystkie zagadnienia zostaną szczegółowo omówione na przykładach, a także w bazie zadań z rozwiązaniami.
Przykładowe zadania Prawo Ohma

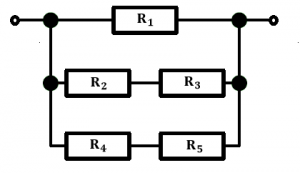

Przykład 1. Dla poniższych danych wyznaczyć wartość rezystancji zastępczej. Narysować schemat zastępczy dla układu.
- Takie zadanie podzielimy na mniejsze fragmenty i zaczniemy od wyznaczania rezystancji zastępczej wszystkich połączeń szeregowych w poszczególnych gałęziach, zatem:

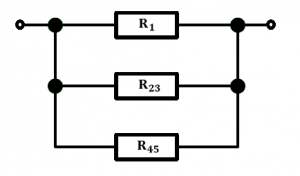

- Dzięki takiemu połączeniu otrzymujemy:
- Następnie połączymy rezystory równolegle. W wyniku czego otrzymamy poniższe równania i schemat rezystancji zastępczej.
Wstawiając wcześniejsze zależności:
Wstawiając wartości dane na początku zadania:
