Cyfryzacja stacji elektroenergetycznych GPZ radykalnie zmienia podejście do synchroniczności sieci. Precyzyjny czas przestaje być wyłącznie parametrem analitycznym, a staje się fundamentem stabilności i cyberbezpieczeństwa całej infrastruktury krytycznej. W dobie rosnącego udziału OZE oraz integracji stacji w standardzie IEC 61850 brak niezależnego źródła synchronizacji grozi natychmiastową awarią.
Przepisy i normy wyznaczają kierunek
Unijne dyrektywy dotyczące cyberbezpieczeństwa (NIS2) oraz krajowe normy prawne nakładają na operatorów stacji GPZ rygorystyczne obowiązki w zakresie zarządzania ryzykiem, zapewnienia ciągłości działania i audytowalności systemów OT. Zgodność z wymogami prawnymi jest jednak dopiero punktem wyjścia.
Dokumentacja nie zapobiegnie uszkodzeniu kaskadowemu na szynie procesowej, jeśli sygnał synchronizacji zostanie sfałszowany lub przerwany. Cyfrowa szyna procesowa według normy IEC 61850-9-2 wymaga nieprzerwanej spójności czasowej. Wymagana precyzja dla wartości próbkowanych wynosi poniżej 1 mikrosekundy. W tym środowisku znacznik czasu staje się integralną częścią pomiaru, na podstawie której automatyka zabezpieczeniowa podejmuje decyzje w czasie poniżej 10 milisekund.
Co działa po incydencie?
Gdy dochodzi do zaniku sygnału wzorcowego, awarii komunikacji lub próby ingerencji w sieć, uruchamiane są procedury awaryjne: przełączanie na źródła rezerwowe, rejestracja błędów i zgłaszanie incydentu do zespołów CSIRT.
Problem pojawia się wtedy, gdy jedyną linią obrony stacji jest procedura reagowania skutkowego. Błąd synchronizacji rzędu kilkunastu mikrosekund między jednostkami Merging Units generuje sztuczny przesuw fazowy, interpretowany przez zabezpieczenia różnicowe jako prąd zwarciowy. W efekcie następuje nieuzasadnione wyłączenie linii WN. Dobrze chroniony obiekt GPZ potrzebuje zabezpieczeń technicznych, które zapobiegają błędom zanim operator zobaczy alarm na ekranie systemu SCADA.
Co powinno działać przed incydentem?
Pierwszym elementem jest całkowita izolacja sieci OT od publicznego Internetu. Synchronizacja zegarów przez publiczne serwery NTP w chmurze stanowi krytyczny błąd architektoniczny – generuje zmienność opóźnień oraz otwiera wektor ataku typu DoS.
Drugim elementem jest autonomiczny serwer czasu pełniący funkcję stacyjnego zegara nadrzędnego zgodnego z profilem IEC/IEEE 61850-9-3 (PTPv2).
Trzecim elementem jest aktywna ochrona przed atakami typu jamming i spoofing GNSS. Przemysłowy serwer czasu musi posiadać funkcję podtrzymania autonomicznego. Wykorzystując oscylatory kwarcowe lub rubidowe, urządzenie utrzymuje wymaganą precyzję przez 24 do 72 godzin po utracie sygnału z satelitów, eliminując ryzyko natychmiastowej utraty kontroli nad stacją.
Od analizy ryzyka do ciągłego nadzoru
Wdrożenie odpowiednich zabezpieczeń w stacji elektroenergetycznej wymaga systematycznego podejścia podzielonego na trzy kluczowe etapy:
- Architektura: Analiza wymogów stacji, dobór odizolowanych urządzeń i zaprojektowanie bezstratnej topologii PTP/PRP/HSR.
- Implementacja: Instalacja stacyjnych Grandmasterów, integracja z cyfrowymi przekładnikami i prawidłowa konfiguracja profilu energetycznego.
- Monitorowanie: Stała kontrola parametrów synchronizacji, detekcja anomalii widmowych GNSS oraz nadzór nad stabilnością sygnału w trybie ciągłym.

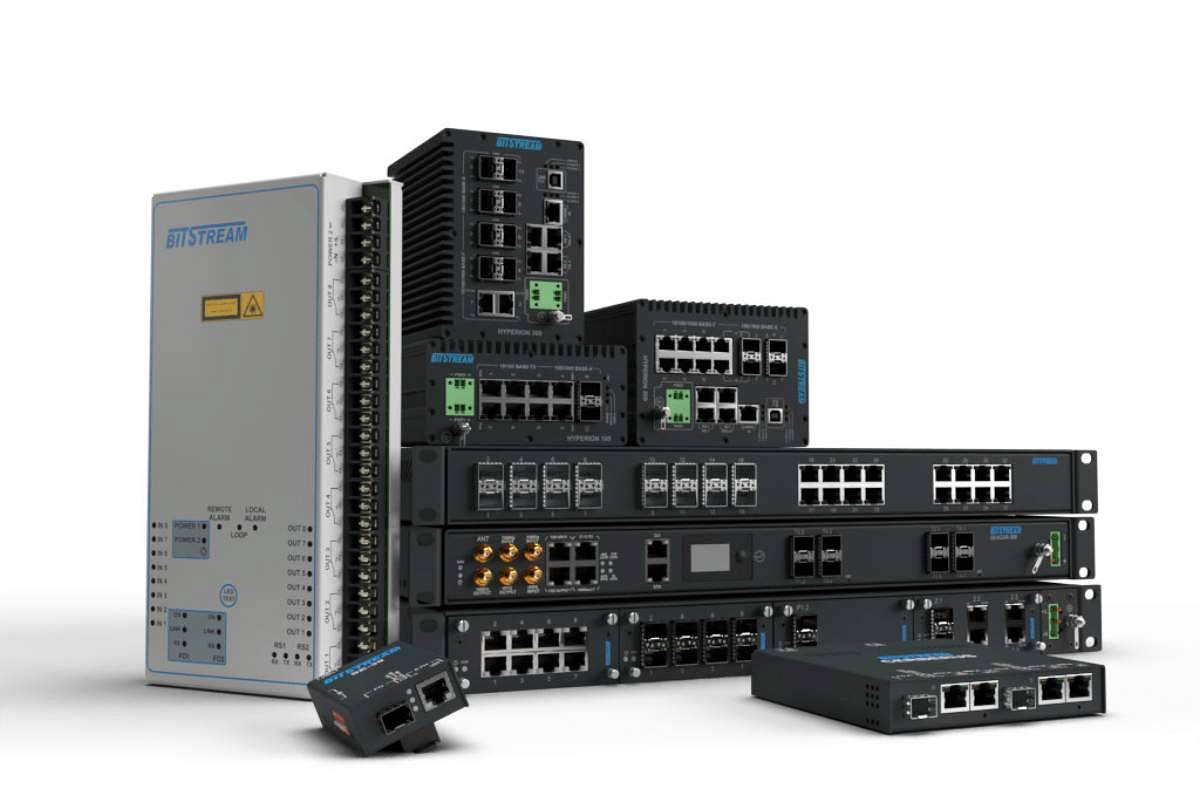

BitStream wspiera operatorów na każdym z tych etapów, dostarczając dedykowane serwery czasu i urządzenia sieciowe, które gwarantują stały nadzór nad synchronizacją i transmisją danych.
Odporność musi działać przed alarmem
Procedury reagowania na incydenty są niezbędne, ale prawdziwa odporność stacji GPZ powstaje wcześniej – na poziomie bezpiecznej architektury. Autonomiczny stacyjny serwer czasu GNSS z obsługą PTPv2 i trybem Holdover nie jest jedynie przyrządem do zwiększania dokładności pomiarowej. To kluczowy moduł bezpieczeństwa cyfrowego, który chroni automatykę stacyjną przed błędnymi decyzjami, zapewniając bezawaryjną pracę infrastruktury krytycznej niezależnie od zakłóceń zewnętrznych.
