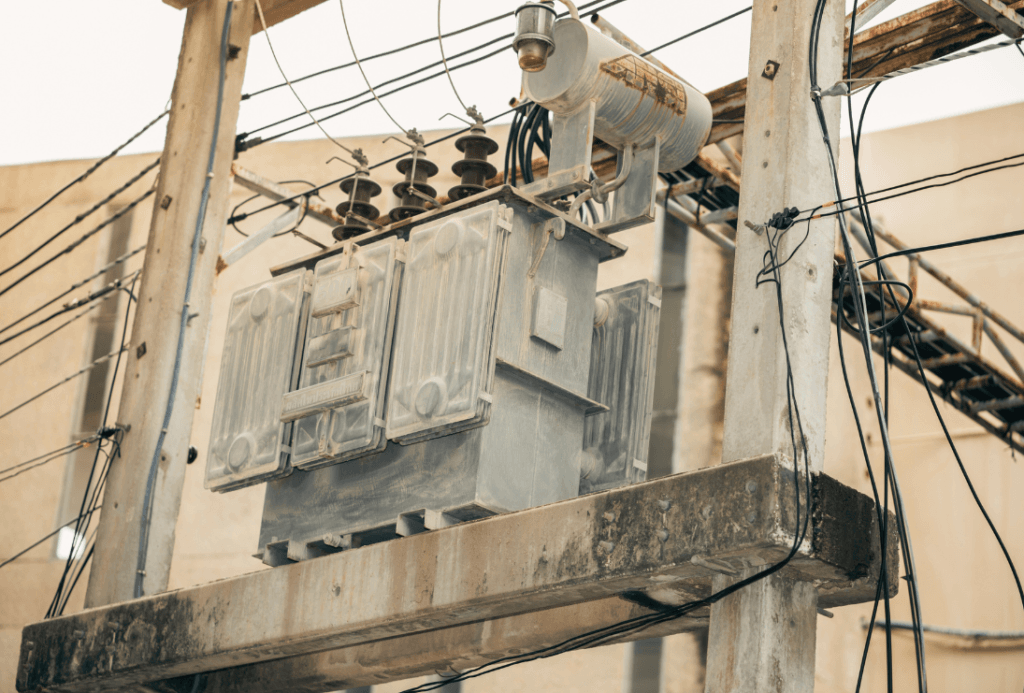

Transformator Trójfazowy – co to jest i jak działa?

Transformator trójfazowy to urządzenie, które odgrywa kluczową rolę w dostarczaniu energii elektrycznej, szczególnie na dużą skalę. Codziennie z jego pomocy korzystają fabryki, biura i inne obiekty przemysłowe, które potrzebują niezawodnego źródła zasilania. Nie jest to jednak zwykły sprzęt – skrywa on fascynującą konstrukcję i pełni niezwykle istotne funkcje w każdej sieci energetycznej.

W tym artykule wyjaśnię, czym jest transformator trójfazowy, jak działa oraz jakie są jego najważniejsze zastosowania. Dowiesz się, dlaczego przemysł nie może funkcjonować bez tego urządzenia i jak pomaga w przekazywaniu energii elektrycznej na duże odległości. Odpowiem także na najczęściej zadawane pytania związane z jego budową i działaniem.

Co to jest Transformator Trójfazowy?

Transformatory trójfazowe stanowią podstawę systemów dystrybucji energii elektrycznej, niezależnie od tego, czy ich uzwojenia są połączone w układzie gwiazdy, czy trójkąta. Sieci trójfazowe umożliwiają efektywne generowanie i przesyłanie energii na duże odległości. A to jest kluczowe dla zasilania dużych obiektów przemysłowych oraz infrastruktury komercyjnej. To właśnie transformatory trójfazowe odpowiadają za zmianę napięcia w zależności od potrzeb, co pozwala na sprawne dostarczanie prądu.

W porównaniu do transformatorów jednofazowych, ich trójfazowe odpowiedniki operują trzema napięciami przesuniętymi względem siebie o 120 stopni. Zapewnia to większą efektywność energetyczną i stabilność pracy. Taki układ fazowy minimalizuje straty mocy podczas przesyłu na długich dystansach. Choć transformatory można projektować dla różnych układów fazowych – od jedno- do wielofazowych. To jednak konstrukcja trójfazowa pozostaje najczęściej stosowaną w systemach przesyłowych i dystrybucyjnych.

Gdy połączymy trzy transformatory jednofazowe, łącząc ich uzwojenia pierwotne i wtórne w ustaloną konfigurację, uzyskamy system trójfazowy. Stosowanie transformatorów trójfazowych niesie ze sobą wiele korzyści. Przede wszystkim umożliwiają one bardziej efektywne wykorzystanie energii, co przekłada się na mniejsze straty i niższe koszty operacyjne w porównaniu do sieci jednofazowych.

Kluczowe w działaniu transformatorów trójfazowych jest odpowiednie połączenie uzwojeń. W zależności od wymagań można wybrać konfigurację gwiazdy lub trójkąta, co determinuje sposób przepływu prądu i uzyskiwane napięcia wyjściowe. Ważne jest, że transformator sam w sobie nie zmienia układu fazowego. Musimy to zrobić poprzez odpowiednie połączenia uzwojeń, aby przystosować go do sieci trójfazowej. Możemy również skonstruować transformator trójfazowy jako jedno urządzenie z trzema uzwojeniami na wspólnym rdzeniu. A to zmniejsza jego rozmiar i koszt w porównaniu do trzech oddzielnych jednostek jednofazowych.

Napięcia i prądy – Transformator Trójfazowy

W systemach trójfazowych mamy do czynienia z dwoma kluczowymi napięciami: napięciem międzyfazowym (VL) oraz napięciem faza-neutralny (VP). Aby poprawnie skonfigurować połączenia transformatora trójfazowego, musimy odpowiednio dobrać połączenia uzwojeń, ponieważ sam transformator nie zmienia układu fazowego. Nie możemy użyć transformatora do konwersji prądu jednofazowego na trójfazowy ani odwrotnie – nie działa on w ten sposób. Kluczową rolę odgrywa tutaj sposób, w jaki połączymy uzwojenia pierwotne i wtórne, tworząc konfigurację odpowiednią dla zasilania trójfazowego.

Transformator trójfazowy można skonstruować na dwa sposoby. Pierwsza opcja to połączenie trzech transformatorów jednofazowych w tak zwany bank transformatorowy, gdzie każdy z nich obsługuje jedną fazę. Druga metoda to budowa jednego, precyzyjnie zbalansowanego transformatora trójfazowego, który składa się z trzech par uzwojeń jednofazowych, zamontowanych na wspólnym, laminowanym rdzeniu.

Konstrukcja jednego transformatora trójfazowego przynosi wiele korzyści. Po pierwsze, urządzenie jest mniejsze, lżejsze i tańsze niż zestaw trzech oddzielnych transformatorów jednofazowych o tej samej mocy znamionowej. Metody łączenia uzwojeń, zarówno pierwotnych, jak i wtórnych, pozostają jednakowe niezależnie od tego, czy używamy jednego transformatora trójfazowego, czy trzech osobnych urządzeń jednofazowych. Każdy sposób połączenia – czy to w układzie gwiazdy, czy trójkąta – będzie miał wpływ na napięcia i prądy przepływające przez transformator.

Połączenia w transformatorach trójfazowych

Uzwojenia pierwotne i wtórne w transformatorze trójfazowym mogą być połączone w różne konfiguracje. To pozwala dostosować urządzenie do praktycznie każdych wymagań. W przypadku transformatorów trójfazowych dostępne są trzy podstawowe układy połączeń: gwiazda (znana również jako wye), trójkąt (mesh) oraz gwiazda z przekładnią (zig-zag).

Każda z tych konfiguracji oferuje różne możliwości. Możemy na przykład połączyć uzwojenia pierwotne w trójkąt, a wtórne w gwiazdę, co daje układ delta-gwiazda. Innym popularnym układem jest gwiazda-gwiazda, gdzie zarówno uzwojenia pierwotne, jak i wtórne są połączone w konfiguracji gwiazdy. Podobnie, konfiguracja delta-delta, gdzie oba uzwojenia pozostają połączone w trójkąt.

Te różnorodne konfiguracje są niezbędne, zwłaszcza gdy transformator trójfazowy służy do zasilania systemów wielofazowych, co często określa się jako transformator polifazowy. Dobór odpowiedniego układu zależy od specyficznych potrzeb instalacji elektrycznej, a także wymagań dotyczących napięcia i prądu. Dzięki takiej elastyczności, transformator trójfazowy jest nieodzownym elementem w zasilaniu wielu sektorów, od przemysłowego po komercyjny.

Konfiguracje gwiazda i trójkąt – Transformator Trójfazowy

Transformator trójfazowy może mieć uzwojenia połączone w dwa główne sposoby: w gwiazdę (wye) lub w trójkąt (mesh). W układzie gwiazdy każde z uzwojeń łączy się w jednym punkcie, tworząc tzw. punkt neutralny, co pozwala na uzyskanie niższego napięcia fazowego. Z kolei w układzie trójkąta uzwojenia tworzą zamknięty obwód, który nie ma punktu neutralnego, ale jest bardziej niezawodny, bo nawet przy awarii jednej fazy system może dalej działać.

Aby zrozumieć, jak połączone są uzwojenia, stosuje się specjalne oznaczenia. Litery A, B i C odnoszą się do uzwojeń pierwotnych, a małe litery a, b i c do uzwojeń wtórnych.

Na przykład, w układzie gwiazda-gwiazda oznaczenie to Yy, a w układzie trójkąt-trójkąt to Dd. Dzięki temu łatwiej jest rozpoznać, jak transformator został skonfigurowany i jakie napięcia można uzyskać po obu stronach urządzenia.

Identyfikacja uzwojeń transformatora

Transformatory trójfazowe mogą być połączone na różne sposoby, co wpływa na ich działanie. Najczęściej spotykane konfiguracje to delta-delta (Dd), gwiazda-gwiazda (Yy), gwiazda-delta (Yd) i delta-gwiazda (Dy). Te oznaczenia pokazują, jak uzwojenia pierwotne i wtórne są ze sobą połączone, a od tego zależy, jak transformator będzie działał i jakie napięcie będzie dostarczał.

Układ gwiazdy ma zalety przy pracy na wysokim napięciu, ponieważ pozwala zmniejszyć liczbę zwojów w uzwojeniu. To sprawia, że przewody są cieńsze, a izolacja prostsza i tańsza. Natomiast połączenie delta-delta, mimo większej liczby zwojów, ma istotną zaletę. Jeśli jeden transformator przestanie działać, pozostałe dwa nadal mogą dostarczać energię trójfazową, choć o mocy zmniejszonej do dwóch trzecich pierwotnej wartości. To rozwiązanie zapewnia ciągłość pracy, co jest ważne w systemach, gdzie nie można pozwolić sobie na przerwy w zasilaniu.

Połączenia delta w transformatorach

W transformatorach połączonych w układzie delta (Dd), napięcie liniowe (VL) jest równe napięciu zasilania (VS). Prąd w każdym uzwojeniu fazowym oblicza się jako 1/√3 × IL, gdzie IL to prąd linii. Choć układ ten zapewnia niezawodne działanie, ma swoje ograniczenia. Każde uzwojenie musi być nawinięte na pełne napięcie linii, co wymaga większej liczby zwojów oraz bardziej zaawansowanej izolacji, co podnosi koszty w porównaniu do konfiguracji gwiazdy.

Jednym z głównych minusów połączenia delta jest brak przewodu neutralnego, co ogranicza jego użyteczność w sytuacjach, gdzie potrzebne jest stabilne napięcie. Jednak zaletą tego układu jest to, że nawet w przypadku awarii jednego transformatora, pozostałe dwa mogą kontynuować dostarczanie energii, choć z mniejszą mocą.

W układzie gwiazda-gwiazda (Yy), każde uzwojenie ma jeden koniec połączony z punktem neutralnym, a pozostałe są podłączone do zasilania trójfazowego. Taka konfiguracja wymaga mniejszej liczby zwojów w porównaniu do układu delta, co przekłada się na niższe koszty izolacji i produkcji.

Połączenia gwiazda-gwiazda w transformatorach

W transformatorach połączonych w układzie gwiazda-gwiazda (Yy) napięcie między liniami nazywa się napięciem liniowym (VL). Natomiast napięcie między linią a punktem neutralnym to napięcie fazowe (VP). Napięcie fazowe wynosi 1/√3 × VL. W tej konfiguracji prąd wtórny w każdej fazie jest równy prądowi liniowemu, co upraszcza przepływ prądu i napięcia w systemie trójfazowym.

W układzie gwiazda-gwiazda, każde uzwojenie pierwotne i wtórne jest połączone w gwiazdę. Wymaga to mniejszej liczby zwojów, ale może powodować większe ryzyko przerwy w dostawie energii w przypadku awarii jednego z transformatorów.

Inne możliwe konfiguracje

Inne często stosowane konfiguracje to gwiazda-delta (Yd) oraz delta-gwiazda (Dy). W układzie gwiazda-delta uzwojenie pierwotne jest połączone w gwiazdę, a wtórne w trójkąt. To pozwala na redukcję napięcia na wyjściu o współczynnik √3:1. Z kolei układ delta-gwiazda działa odwrotnie – pozwala na zwiększenie napięcia na wyjściu.

Konstrukcja transformatora trójfazowego

Typowy transformator trójfazowy składa się z trzech uzwojeń połączonych na wspólnym rdzeniu. Dzięki temu konstrukcja jest bardziej kompaktowa i wydajna. Każda faza magnetyczna w rdzeniu jest przesunięta o 120 stopni, co zapewnia równomierny przepływ strumienia magnetycznego. Taki układ jest najczęściej spotykany w transformatorach rdzeniowych.

Alternatywnie, transformatory typu płaszczowego (shell-type) mają bardziej skomplikowaną budowę, gdzie trzy rdzenie są ze sobą połączone, co zwiększa ich wytrzymałość, ale też wagę i koszty produkcji. Są one stosowane głównie w bardzo dużych transformatorach mocy.

Podsumowanie

Transformator trójfazowy jest kluczowym elementem systemów energetycznych. Umożliwia efektywne przesyłanie prądu na duże odległości, co jest niezbędne w przemyśle i infrastrukturze. Dzięki różnym konfiguracjom uzwojeń, takim jak gwiazda czy trójkąt, transformator może dopasować się do konkretnych potrzeb instalacji. Zapewnia to stabilne napięcie oraz niezawodne zasilanie. Wybór odpowiedniego połączenia wpływa na efektywność i koszt działania, a także na odporność systemu na awarie. Dzięki swojej konstrukcji, transformator trójfazowy może pracować jako jedno urządzenie. A to zmniejsza koszty i zwiększa wydajność w porównaniu do tradycyjnych transformatorów jednofazowych.

FAQ – Transformator Trójfazowy

Jak działa transformator trójfazowy?

Działa na zasadzie indukcji elektromagnetycznej. Zamienia napięcie wejściowe na wyjściowe, zmniejszając lub zwiększając napięcie w sieciach trójfazowych.

Czym różni się układ gwiazdy od układu trójkąta?

W układzie gwiazdy uzwojenia są połączone w jednym punkcie neutralnym, co pozwala na uzyskanie niższego napięcia fazowego. Układ trójkąta nie ma punktu neutralnego, ale jest bardziej niezawodny w przypadku awarii.

Jakie są zalety transformatora trójfazowego?

Transformator trójfazowy oferuje większą efektywność przesyłu energii i mniejsze straty mocy na długich odległościach. Jest bardziej stabilny niż transformator jednofazowy.

W jakich sytuacjach stosuje się połączenie gwiazda-delta?

Połączenie gwiazda-delta używa się, gdy konieczne jest obniżenie napięcia w systemie. To rozwiązanie sprawdza się w niskonapięciowych sieciach dystrybucyjnych.

Co się dzieje, gdy jeden z transformatorów trójfazowych ulegnie awarii?

W przypadku układu delta-delta, pozostałe transformatory mogą nadal dostarczać energię, choć o zmniejszonej mocy. W układzie gwiazdy cały system może przestać działać.
