Ogranicznik przepięć, czyli SPD, chroni instalację przed krótkotrwałymi skokami napięcia. Takie przepięcia mogą pojawić się po wyładowaniach atmosferycznych, przy przełączeniach w sieci, pracy dużych odbiorników albo awariach po stronie zasilania. Zadaniem SPD nie jest odłączenie przeciążonego obwodu, tylko szybkie ograniczenie napięcia do poziomu bezpieczniejszego dla instalacji i urządzeń.

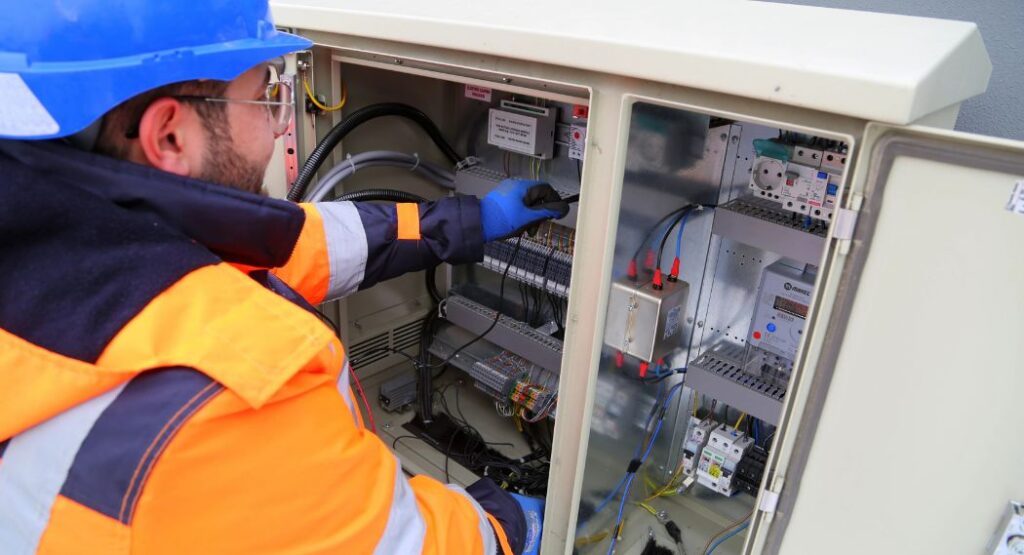

Najczęściej ogranicznik montuje się w rozdzielnicy głównej, możliwie blisko miejsca wprowadzenia zasilania do budynku. Sam aparat nie wystarczy. Liczy się typ SPD, układ sieci, uziemienie, długość przewodów połączeniowych, połączenia wyrównawcze i to, czy w budynku jest instalacja odgromowa albo fotowoltaika.
Co robi ogranicznik przepięć?
Ogranicznik przepięć reaguje wtedy, gdy w instalacji pojawia się krótki impuls napięciowy wyższy niż normalne napięcie robocze. W takim momencie SPD tworzy drogę o niskiej impedancji i odprowadza część energii udaru do przewodu ochronnego oraz układu uziemiającego.
Nie jest to urządzenie od wszystkiego. Ogranicznik nie chroni przewodów przed przeciążeniem, nie zastępuje zabezpieczenia zwarciowego, nie rozwiązuje problemu źle wykonanej instalacji i nie naprawia słabego uziemienia. Działa w konkretnym zakresie: ma ograniczać skutki przepięć przejściowych.
| Przed czym chroni SPD? | Czego nie zastępuje? |
|---|---|
| Przepięcia atmosferyczne, które mogą wejść do instalacji po wyładowaniu w pobliżu albo przez sieć zasilającą | Wyłącznika nadprądowego, który chroni przewody przed przeciążeniem i zwarciem |
| Przepięcia łączeniowe, powstające przy przełączaniu odbiorników, styczników, silników lub elementów sieci | RCD, czyli różnicówki, która reaguje na prąd upływu |
| Skutki części udaru wprowadzonego do instalacji elektrycznej | Instalacji odgromowej, uziemienia i połączeń wyrównawczych |
W dobrze wykonanej instalacji SPD jest jednym z elementów ochrony. Pracuje razem z uziemieniem, przewodem PE, połączeniami wyrównawczymi, zabezpieczeniami nadprądowymi i często z kolejnymi stopniami ochrony bliżej urządzeń końcowych.
Gdzie montuje się ogranicznik przepięć?
Najważniejsze miejsce to rozdzielnica główna albo punkt, w którym zasilanie wchodzi do budynku. Chodzi o to, żeby przepięcie zostało ograniczone możliwie wcześnie, zanim rozprowadzi się po całej instalacji.
| Sytuacja w budynku | Typowe rozwiązanie | Co warto sprawdzić? |
|---|---|---|
| Dom z instalacją odgromową | SPD typu 1+2 w rozdzielnicy głównej albo przy wejściu instalacji | uziemienie, połączenia wyrównawcze, układ sieci, sposób wprowadzenia zasilania |
| Zasilanie linią napowietrzną | zwykle SPD typu 1+2, bo rośnie ryzyko przepięć od wyładowań | czy zasilanie budynku jest bardziej narażone na udary atmosferyczne |
| Dom bez odgromówki, zasilanie kablowe | często SPD typu 2 w rozdzielnicy głównej | czy instalacja ma poprawny przewód ochronny i uziemienie |
| Podrozdzielnica daleko od rozdzielnicy głównej | dodatkowy SPD typu 2 w podrozdzielnicy | długość przewodów między rozdzielnicami i wrażliwość zasilanych obwodów |
| Wrażliwa elektronika | ochrona typu 3 blisko urządzenia | czy wcześniej działa ochrona typu 1 lub 2 |
| Instalacja fotowoltaiczna | osobne ograniczniki po stronie DC oraz odpowiednia ochrona po stronie AC | odległość falownika, obecność odgromówki, prowadzenie kabli DC i AC |
Ta tabela nie zastępuje projektu. Pokazuje logikę doboru. W nowym domu z poprawnym układem TN-S sytuacja wygląda inaczej niż w starym budynku po modernizacji, a instalacja z fotowoltaiką wymaga innego spojrzenia niż zwykła rozdzielnica bez źródła energii po stronie użytkownika.
Typ 1, typ 2 i typ 3 – czym się różnią?
Najczęstszy błąd to traktowanie wszystkich ograniczników tak samo. Tymczasem typ SPD określa, z jakim rodzajem udaru urządzenie ma sobie poradzić i w którym miejscu instalacji powinno pracować.
| Typ SPD | Do czego służy? | Gdzie się go montuje? | Kiedy ma sens? |
|---|---|---|---|
| Typ 1 | odprowadza część prądu piorunowego | przy wejściu instalacji do budynku, w złączu albo rozdzielnicy głównej | budynek z instalacją odgromową, zasilanie napowietrzne, ryzyko prądów piorunowych |
| Typ 2 | ogranicza przepięcia łączeniowe i pozostałe przepięcia atmosferyczne | w rozdzielnicy głównej albo podrozdzielnicy | typowa ochrona instalacji w budynku bez bezpośredniego ryzyka prądu piorunowego |
| Typ 3 | daje ochronę końcową przy odbiorniku | blisko chronionego urządzenia, w gnieździe, puszce albo małej rozdzielnicy | sprzęt elektroniczny, automatyka, urządzenia wrażliwe na przepięcia |
W starszych opisach można spotkać oznaczenia B, C i D. W uproszczeniu odpowiadają one dawnemu sposobowi opisu stopni ochrony, ale w aktualnych materiałach częściej używa się oznaczeń typ 1, typ 2 i typ 3.
Typ 3 nie zastępuje typu 1 lub 2. Listwa antyprzepięciowa przy komputerze może być ochroną końcową, ale nie przejmie roli ogranicznika w rozdzielnicy. Jeśli wcześniejszych stopni nie ma, jej skuteczność będzie ograniczona.
Co decyduje o skuteczności ogranicznika przepięć?
Najważniejsze nie jest samo pytanie, czy SPD jest zamontowany. Ważniejsze jest to, czy został dobrany i podłączony tak, żeby realnie zadziałał. Przy przepięciach liczą się bardzo krótkie czasy, duże stromości prądu i impedancja połączeń.
Długie przewody między ogranicznikiem a szyną PE pogarszają ochronę. Przy szybkim udarze każdy dodatkowy odcinek przewodu dokłada swoje napięcie. Dlatego producenci i normy montażowe kładą nacisk na możliwie krótkie, proste połączenia.
| Element | Dlaczego jest ważny? |
|---|---|
| Uziemienie | SPD musi mieć drogę odprowadzenia prądu udarowego |
| Połączenia wyrównawcze | ograniczają niebezpieczne różnice potencjałów między elementami instalacji |
| Długość przewodów | zbyt długie połączenia podnoszą napięcie widziane przez chronione urządzenia |
| Układ sieci | TN-S, TN-C-S, TT i IT wymagają innego sposobu połączenia SPD |
| Dobezpieczenie | musi być zgodne z instrukcją producenta i parametrami instalacji |
| Poziom ochrony Up | określa, do jakiego poziomu ogranicznik obniża przepięcie przy danym udarze |
Najlepszy montaż to krótki i prosty tor połączeń: od przewodów zasilających do SPD i od SPD do szyny PE. Zły montaż to aparat wciśnięty gdzieś w rozdzielnicy, z długimi przewodami prowadzonymi dookoła innych aparatów.
Jeżeli modernizujesz starszą instalację, sam montaż SPD może nie wystarczyć. Najpierw trzeba wiedzieć, jaki jest układ sieci, w jakim stanie jest uziemienie i czy przewód ochronny jest rzeczywiście poprawnie wykonany. Szerzej ten temat opisuje poradnik o tym, jak zrobić uziemienie w starej instalacji.
Jakie parametry trzeba dobrać przy SPD?
Nie wystarczy kupić „ogranicznik przepięć 4P 275 V” tylko dlatego, że pasuje do szyny DIN. Elektryk dobiera aparat do instalacji, a nie instalację do przypadkowego modułu z katalogu.
| Parametr | Co oznacza? | Dlaczego ma znaczenie? |
|---|---|---|
| Typ SPD | 1, 2, 3 albo kombinowany 1+2 | zależy od ryzyka prądu piorunowego i miejsca montażu |
| Układ sieci | TN-S, TN-C-S, TT, IT | wpływa na liczbę biegunów i sposób połączenia |
| Uc | maksymalne napięcie pracy ciągłej | zbyt niskie może powodować zbędne zadziałania lub uszkodzenia, zbyt wysokie pogarsza poziom ochrony |
| Up | napięciowy poziom ochrony | im niższy, tym lepiej dla urządzeń końcowych, ale trzeba patrzeć na całą koordynację ochrony |
| Iimp | prąd udarowy dla typu 1 | ważny przy ryzyku przepływu części prądu piorunowego |
| In / Imax | prądy wyładowcze dla typu 2 | pokazują zdolność odprowadzania udarów o określonym kształcie |
| Dobezpieczenie | bezpiecznik lub wyłącznik wymagany przez producenta | chroni obwód SPD i ułatwia bezpieczną eksploatację |
Tu łatwo o błąd. Dwa ograniczniki mogą wyglądać podobnie, zajmować tyle samo modułów w rozdzielnicy i mieć to samo napięcie znamionowe, ale różnić się typem, prądem udarowym, poziomem ochrony i przeznaczeniem do konkretnego układu sieci.
Ogranicznik przepięć a bezpiecznik, różnicówka i listwa antyprzepięciowa
W rozdzielnicy działa kilka rodzajów zabezpieczeń, ale każde ma inną rolę. Mieszanie ich prowadzi do złych decyzji, na przykład do przekonania, że „skoro jest różnicówka, to ogranicznik nie jest potrzebny”.
| Urządzenie | Przed czym chroni? | Czego nie robi? |
|---|---|---|
| Ogranicznik przepięć | ogranicza krótkie skoki napięcia | nie chroni przewodów przed przeciążeniem i zwarciem |
| Wyłącznik nadprądowy | chroni obwód przed przeciążeniem i zwarciem | nie ogranicza przepięć atmosferycznych i łączeniowych |
| RCD / różnicówka | reaguje na prąd upływu | nie zastępuje SPD ani zabezpieczenia zwarciowego |
| Listwa antyprzepięciowa | może być ochroną końcową blisko sprzętu | nie zastępuje ochrony w rozdzielnicy |
Wyłącznik nadprądowy jest potrzebny do ochrony przewodów i obwodów. Więcej o tej roli znajdziesz w tekście jak działa bezpiecznik. Jeżeli interesuje Cię różnica między przeciążeniem, zwarciem i zabezpieczeniem przewodów, pasuje też poradnik o zabezpieczeniach przeciwzwarciowych.
Ogranicznik przepięć przy fotowoltaice
Instalacja fotowoltaiczna zmienia sytuację, bo w budynku pojawia się dodatkowe źródło energii i przewody prowadzone po stronie DC. Ochrony nie można wtedy sprowadzić tylko do jednego modułu w rozdzielnicy domowej.
Po stronie DC stosuje się ograniczniki dobrane do napięcia łańcuchów PV i warunków pracy instalacji. Po stronie AC falownik również musi być uwzględniony w koncepcji ochrony. Znaczenie ma odległość między panelami, falownikiem, rozdzielnicą i miejscem wprowadzenia instalacji do budynku.
Jeżeli dom ma instalację odgromową, dochodzi jeszcze kwestia odstępów separacyjnych, prowadzenia przewodów oraz doboru typu SPD. To jest jeden z powodów, dla których ochronę przepięciową przy PV powinno się dobierać razem z projektem instalacji, a nie dokładać przypadkowo po montażu paneli.
Jeżeli planujesz albo analizujesz instalację PV, pomocny może być też tekst o tym, ile prądu wyprodukuje elektrownia fotowoltaiczna 10 kW.
Czy ogranicznik przepięć chroni przed uderzeniem pioruna?
Ogranicznik przepięć zmniejsza skutki przepięć w instalacji, ale nie tworzy tarczy nad budynkiem. Przy bezpośrednim uderzeniu pioruna liczy się cały system: instalacja odgromowa, uziemienie, połączenia wyrównawcze, właściwy typ SPD i sposób prowadzenia przewodów.
W budynku z instalacją odgromową zwykle nie wystarczy sam typ 2 w rozdzielnicy. Potrzebna jest ochrona zdolna do pracy z prądami udarowymi, często typ 1+2 w miejscu wprowadzenia instalacji. W budynku bez odgromówki i z zasilaniem kablowym sytuacja może być inna, dlatego dobór zaczyna się od oceny ryzyka, a nie od ceny aparatu.
Nie można uczciwie obiecać, że każde urządzenie przetrwa każde wyładowanie. Poprawnie dobrany SPD znacząco zmniejsza ryzyko uszkodzeń, ale przy silnych zjawiskach atmosferycznych ważna jest cała instalacja, nie jeden moduł.
Kto powinien zamontować ogranicznik przepięć?
Montaż ogranicznika przepięć powinien wykonać elektryk z odpowiednimi kwalifikacjami. Praca odbywa się w rozdzielnicy, przy torach zasilania, przewodzie ochronnym i zabezpieczeniach. Trzeba znać układ sieci, przekroje przewodów, warunki dobezpieczenia, wymagania producenta i stan uziemienia.
To nie jest dobry temat do samodzielnych eksperymentów. Błąd może polegać nie tylko na złym dokręceniu przewodu. Problemem bywa też niewłaściwy typ SPD, brak dobezpieczenia, złe miejsce w rozdzielnicy, długie przewody do PE albo dobór aparatu niezgodny z układem sieci. Przy nowej instalacji temat powinien być rozwiązany na etapie projektu rozdzielnicy. Przy modernizacji trzeba najpierw ocenić istniejący układ, bo samo dołożenie modułu nie zawsze załatwia sprawę.
Podsumowanie
Ogranicznik przepięć ma sens wtedy, gdy jest dobrany do instalacji i poprawnie zamontowany. Najczęściej zaczyna się od rozdzielnicy głównej, uziemienia i oceny ryzyka: odgromówka, zasilanie napowietrzne, fotowoltaika, podrozdzielnice i wrażliwe urządzenia. SPD nie zastępuje bezpiecznika, różnicówki ani listwy przy komputerze. Jest osobnym elementem ochrony, który działa dobrze dopiero w połączeniu z poprawną instalacją.
