Zasada działania falowników

W dzisiejszym świecie, gdzie coraz większy nacisk kładzie na efektywność energetyczną i precyzyjne sterowanie urządzeniami, falowniki odgrywają kluczową rolę. Od silników przemysłowych po systemy fotowoltaiczne, te niepozorne urządzenia stają się niezbędnym elementem w wielu aplikacjach. Ale jak naprawdę działa falownik i dlaczego jest tak istotny? Zasada działania falowników – poznajmy tajniki!

W tym artykule dowiesz się, na czym polega zasada działania falowników. Przeanalizujemy różne rodzaje falowników, ich zastosowania oraz różnice między sterowaniem wektorowym i skalarnym. Jeśli kiedykolwiek zastanawiałeś się, jak falownik wpływa na efektywność silników elektrycznych, ten tekst rozwieje wszystkie twoje wątpliwości.

Co to jest falownik?

Falownik, znany także jako inwerter, to kluczowe urządzenie, które przekształca prąd stały (DC) w prąd przemienny (AC) o zmiennej częstotliwości. Dzięki tej funkcji falowniki odgrywają istotną rolę w sterowaniu pracą silników elektrycznych. Pozwalają na precyzyjne dostosowanie prędkości obrotowej do potrzeb konkretnego urządzenia.

W przemyśle i energetyce odnawialnej falowniki znacząco zwiększają efektywność systemów, dostosowując pracę urządzeń do zmieniających się warunków. Niezależnie od tego, czy mówimy o fabrykach, czy o panelach fotowoltaicznych, falowniki pełnią tu funkcję nieodzowną. W praktyce falownik działa jak pomost między źródłem energii, takim jak panele fotowoltaiczne, a urządzeniami odbiorczymi, na przykład silnikami. Zasada działania falownika opiera się na procesie dwustopniowym. Najpierw urządzenie przekształca prąd przemienny na prąd stały.

Następnie falownik zamienia go z powrotem na prąd przemienny, tym razem o częstotliwości, która odpowiada bieżącym potrzebom systemu. Dzięki temu falownik może dynamicznie regulować przepływ energii, co wpływa na optymalizację działania całej instalacji.

Falownik wektorowy – precyzyjne sterowanie

Falowniki wektorowe to zaawansowane urządzenia, które oferują wyjątkową precyzję w kontrolowaniu prędkości obrotowej silnika. Działają w sposób, który pozwala oddzielnie sterować momentem obrotowym i strumieniem magnetycznym. To zapewnia stałą wartość momentu, niezależnie od zmian prędkości. To właśnie ta funkcja sprawia, że falownik wektorowy doskonale radzi sobie w warunkach, gdzie precyzyjna kontrola jest kluczowa.

Nawet przy bardzo niskich częstotliwościach, takich jak 0,5 Hz, falownik utrzymuje stabilną pracę silnika, co przekłada się na jego wydajność i dłuższą żywotność. Tego typu falowniki znajdują zastosowanie głównie tam, gdzie silniki muszą działać z dużą mocą i precyzją. Idealnie sprawdzają się w sytuacjach, gdzie obciążenie silnika często się zmienia, a wymagana jest dokładna regulacja zarówno prędkości, jak i momentu obrotowego.

Zasada działania falowników skalarne – prostota i efektywność

Sterowanie skalarne w falownikach to prostsza, ale wciąż efektywna metoda kontroli pracy silników. Zasada działania falowników skalarne polega na utrzymywaniu stałej zależności między napięciem a częstotliwością zasilania (U/f). Ograniczenie tej metody polega na tym, że nie pozwala ona na precyzyjne sterowanie momentem obrotowym. A to oznacza, że nie sprawdzi się w bardziej skomplikowanych aplikacjach. Mimo tego, sterowanie skalarne znajduje swoje miejsce tam, gdzie wymagania są niższe, a stabilność działania silnika jest kluczowa.

Falowniki skalarne są doskonałym wyborem w sytuacjach, gdzie praca urządzeń przebiega w stabilnych warunkach. Pompy, wentylatory, sprężarki – to tylko niektóre z przykładów, gdzie ten rodzaj falowników znajduje zastosowanie. W takich urządzeniach moment obrotowy i prędkość obrotowa rzadko się zmieniają. Sprawia to, że sterowanie skalarne spełnia swoją funkcję bez problemów. Dodatkowo, ten rodzaj falowników jest bardziej ekonomiczny, co czyni go idealnym rozwiązaniem dla mniej wymagających aplikacji.

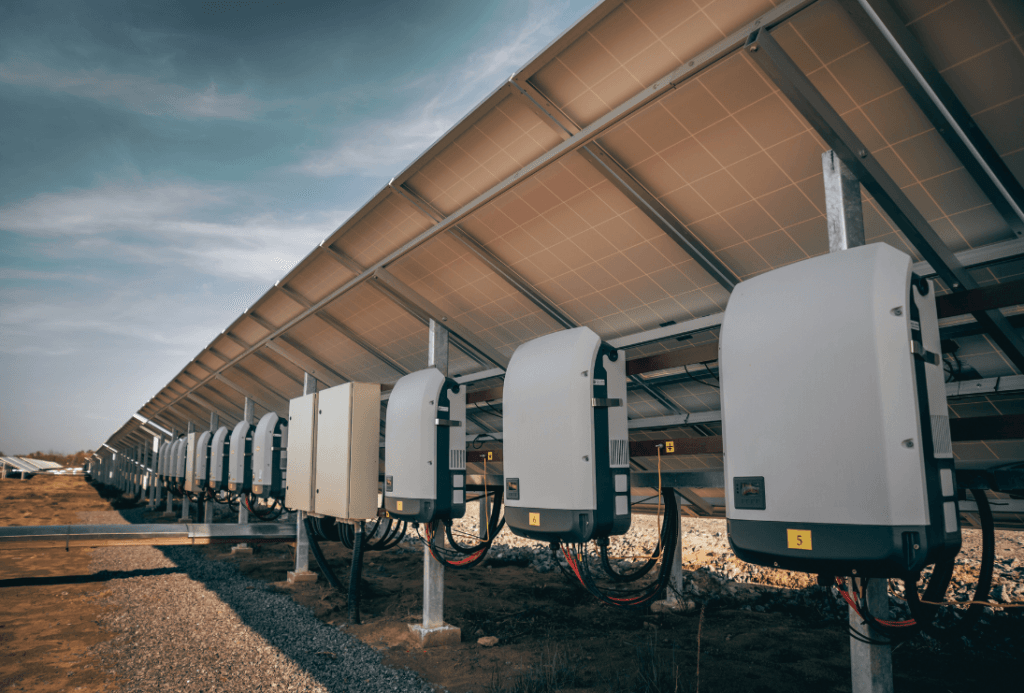

Zasada działania falowników w systemach fotowoltaicznych

Falowniki w systemach fotowoltaicznych pełnią kluczową rolę, przekształcając prąd stały (DC) wytwarzany przez panele na prąd przemienny (AC), który zasila domową sieć energetyczną. Bez tego urządzenia energia generowana przez panele nie mogłaby zostać wykorzystana w większości urządzeń elektrycznych. Co więcej, falowniki w fotowoltaice nie tylko zajmują się samą konwersją energii, ale także dbają o stabilność działania systemu. Muszą one monitorować parametry zewnętrzne, takie jak intensywność promieniowania słonecznego czy zmiany w napięciu sieci.

Nowoczesne falowniki fotowoltaiczne oferują szereg dodatkowych funkcji, które zwiększają efektywność całego systemu. Oprócz zarządzania mocą generowaną przez panele, falowniki te mogą dynamicznie reagować na zmiany w obciążeniu sieci. Jak również optymalizować działanie instalacji PV w czasie rzeczywistym. Dzięki temu, nawet w nieoptymalnych warunkach, instalacja fotowoltaiczna działa na najwyższym poziomie wydajności. A to przekłada się na większą produkcję energii i mniejsze straty.

Jak działa falownik napięcia a falownik prądu?

Falowniki napięcia (VSI) działają w oparciu o stałe napięcie wejściowe, które zostaje przekształcone na napięcie przemienne o zmiennej częstotliwości. Regulacja napięcia wyjściowego odbywa się poprzez technikę modulacji szerokości impulsów (PWM). Dzięki temu falowniki napięcia świetnie sprawdzają się w systemach, gdzie wymagana jest stabilność napięcia. Idealnym przykładem ich zastosowania są systemy fotowoltaiczne oraz inne układy zasilające, które potrzebują stałego napięcia, aby działać efektywnie.

Z kolei falowniki prądu (CSI) operują na zasadzie regulacji natężenia prądu. Prąd stały jest przekształcany w prąd przemienny, z jednoczesną kontrolą wartości prądu wyjściowego. Ten rodzaj falowników często znajduje zastosowanie w bardziej wymagających aplikacjach przemysłowych, gdzie ważniejsza jest kontrola nad prądem niż nad napięciem.

Co wybrać – falowniki wektorowe czy skalarne?

Wybór między falownikiem wektorowym a skalarnym zależy przede wszystkim od specyfiki zadania. Jeśli aplikacja wymaga bardzo precyzyjnej kontroli prędkości i momentu obrotowego, falownik wektorowy sprawdzi się lepiej. Doskonale radzi sobie w warunkach, gdzie obciążenie silnika często się zmienia, a prędkość obrotowa musi być dokładnie regulowana. Takie falowniki są idealne w miejscach, gdzie potrzebna jest wysoka dokładność, jak w dużych maszynach przemysłowych, które muszą pracować pod zmiennym obciążeniem.

Z drugiej strony, jeśli pracujesz z urządzeniami, które działają w stabilnych warunkach, jak pompy, wentylatory czy sprężarki, falownik skalarny będzie bardziej niż wystarczający. Jest prostszy w konfiguracji, tańszy i lepiej radzi sobie w aplikacjach, gdzie prędkość i moment obrotowy nie muszą być kontrolowane z tak dużą dokładnością. To rozwiązanie bardziej ekonomiczne i skuteczne tam, gdzie wymagania dotyczące precyzji są mniejsze, a kluczowa jest efektywność energetyczna.
