Indukcja elektromagnetyczna polega na powstawaniu siły elektromotorycznej wtedy, gdy zmienia się strumień magnetyczny związany z obwodem albo gdy przewodnik porusza się w polu magnetycznym. To zjawisko stoi za działaniem transformatorów, generatorów, prądnic, cewek, hamulców elektromagnetycznych, nagrzewania indukcyjnego i wielu układów pomiarowych.
Najważniejsze jest jedno: samo istnienie pola magnetycznego nie wystarcza. Dla indukcji potrzebna jest zmiana. Może zmieniać się wartość pola, powierzchnia obejmowana przez obwód, kąt ustawienia obwodu względem pola albo położenie przewodnika w polu magnetycznym. Właśnie dlatego indukcja jest tak mocno związana z ruchem, prądem zmiennym i zmianą strumienia w czasie.
Czym jest zjawisko indukcji elektromagnetycznej?
Zjawisko indukcji elektromagnetycznej oznacza powstawanie indukowanej siły elektromotorycznej, czyli napięcia zdolnego wywołać prąd w obwodzie zamkniętym. Jeśli obwód jest otwarty, napięcie indukowane może istnieć na jego końcach, ale prąd nie popłynie. Do przepływu prądu potrzebna jest zamknięta droga dla ładunku.

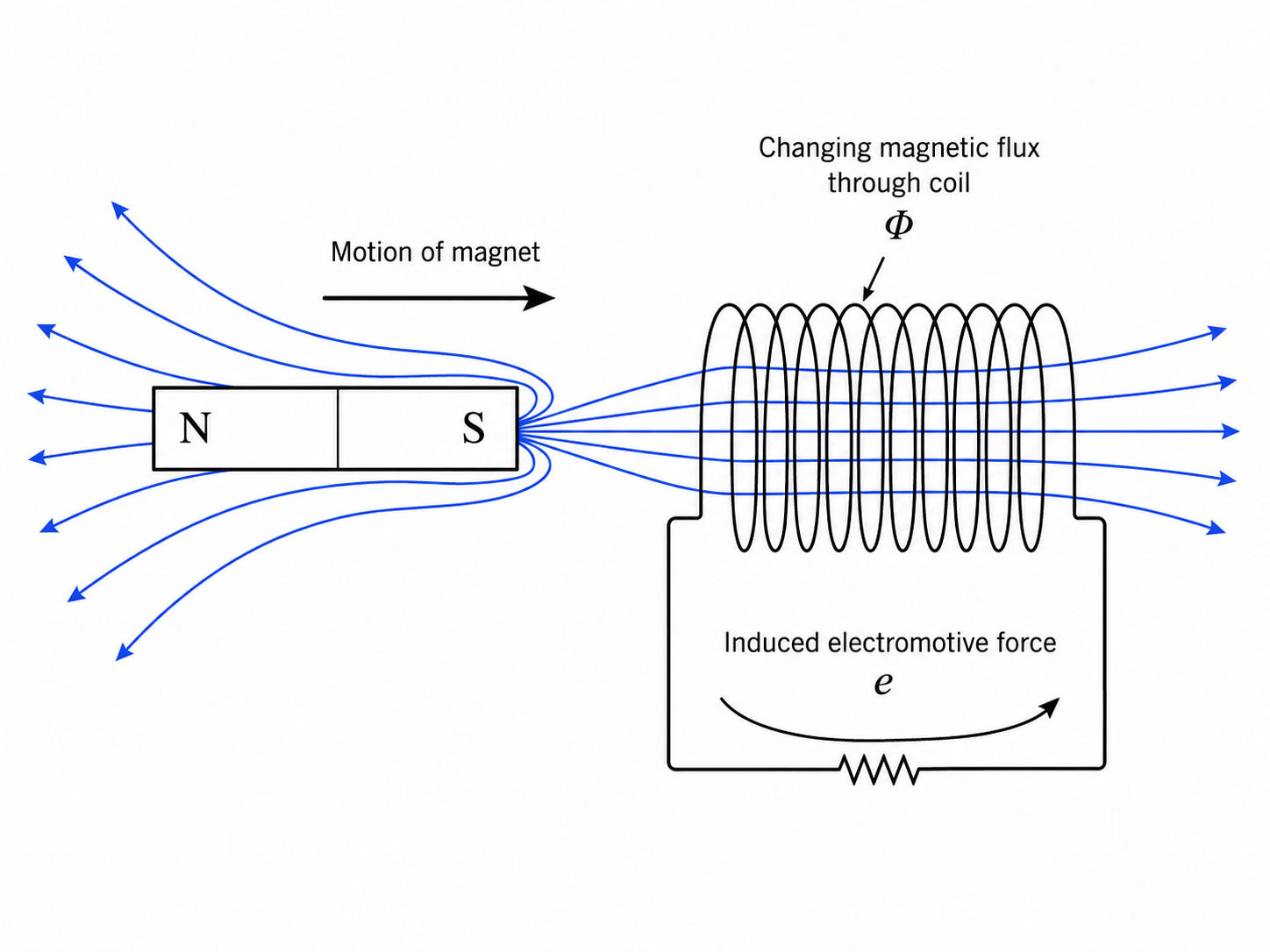

W najprostszym doświadczeniu wystarczy cewka i magnes. Gdy magnes zbliża się do cewki, strumień magnetyczny przez zwoje się zmienia i pojawia się napięcie indukowane. Gdy magnes stoi nieruchomo względem cewki, efekt zanika, gdy magnes oddala się od cewki, napięcie pojawia się ponownie, ale z przeciwną biegunowością.
To samo zjawisko można uzyskać bez poruszania magnesem, jeśli zmienia się pole magnetyczne. Tak pracuje transformator: zmienny prąd w uzwojeniu pierwotnym wytwarza zmienny strumień magnetyczny, a ten indukuje napięcie w uzwojeniu wtórnym. Fizycznie rdzeń nie „produkuje prądu”. Rdzeń przenosi zmienny strumień, który sprzęga uzwojenia.
Matematyczno-fizyczny opis indukcji
Strumień magnetyczny jako funkcja wektorowa
Punktem wyjścia do analizy zjawiska jest strumień magnetyczny. Strumień mówi, jaka część pola magnetycznego przechodzi przez daną powierzchnię. Dla jednorodnego pola można zapisać:
\Phi=B\cdot A\cdot \cos\alphaW tym wzorze \Phi oznacza strumień magnetyczny, B indukcję magnetyczną, A powierzchnię obwodu, a \alpha kąt między wektorem indukcji magnetycznej a normalną do powierzchni. Jednostką strumienia magnetycznego jest weber:
1\ Wb=1\ T\cdot m^2Indukcja siły elektromotorycznej zachodzi nie tylko przy zmianie wartości pola B albo powierzchni obwodu A. Może wynikać także ze zmiany kąta \alpha. W maszynach elektrycznych właśnie ciągła zmiana orientacji cewki względem linii pola prowadzi do powstawania okresowego napięcia.
To jest ważniejsze niż sama obecność magnesu. Silny magnes obok nieruchomej cewki nie musi dawać napięcia. Dopiero zmiana strumienia w czasie powoduje powstanie siły elektromotorycznej. Ta różnica oddziela poprawne rozumienie indukcji od popularnego skrótu, że „magnes robi prąd”.
Prawo Faradaya i ujęcie polowe Maxwella
Prawo Faradaya opisuje, jak zmiana strumienia magnetycznego wywołuje siłę elektromotoryczną. Dla cewki o N zwojach zapisuje się je najczęściej tak:
e=-N\frac{d\Phi}{dt}Jeżeli w zadaniu pracujemy na skończonej zmianie strumienia w określonym czasie, wygodniejsza jest postać przybliżona:
e\approx -N\frac{\Delta\Phi}{\Delta t}Wartość bezwzględna siły elektromotorycznej rośnie, gdy strumień zmienia się szybciej albo gdy cewka ma więcej zwojów. Dlatego większa liczba zwojów w uzwojeniu transformatora, generatora albo cewki pomiarowej zwiększa indukowane napięcie przy tej samej zmianie strumienia.
W ujęciu Maxwella indukcja nie jest tylko sztuczką z przewodem i magnesem. Zmienne pole magnetyczne wytwarza wirowe pole elektryczne:
\nabla \times \mathbf{E}=-\frac{\partial \mathbf{B}}{\partial t}To oznacza, że zmienne pole magnetyczne może wytworzyć pole elektryczne nawet wtedy, gdy w przestrzeni nie ma przewodu. Przewodnik jest potrzebny dopiero do tego, aby ładunki miały zamkniętą drogę i aby popłynął prąd przewodzenia.
Reguła Lenza i problem układów odniesienia
Znak minus we wzorze Faradaya oznacza regułę Lenza. Indukowana siła elektromotoryczna ma taki kierunek, aby przeciwdziałać zmianie strumienia, która ją wywołała. Gdy strumień przez obwód rośnie, prąd indukowany w obwodzie zamkniętym wytwarza własne pole ograniczające ten wzrost. Gdy strumień maleje, prąd indukowany działa tak, aby ten spadek ograniczyć.
Reguła Lenza jest fizycznym strażnikiem bilansu energii. Jeżeli zbliżasz magnes do cewki, indukowany prąd w zamkniętym obwodzie wytwarza pole magnetyczne, które utrudnia ruch magnesu. Trzeba wykonać pracę mechaniczną. Ta praca może potem pojawić się jako energia elektryczna i ciepło wydzielone w obwodzie.
Wykłady Feynmana pokazują jeszcze głębszą rzecz: przypadek nieruchomej cewki w zmiennym polu i przypadek cewki poruszającej się w stałym polu mogą dawać ten sam wynik obliczeniowy, ale mechanizm fizyczny opisuje się inaczej. W jednym układzie odniesienia kluczowe jest indukowane pole elektryczne, w drugim siła Lorentza działająca na poruszające się ładunki. To klasyczny przykład, dlaczego elektromagnetyzm naturalnie prowadzi do myślenia relatywistycznego.
SEM transformatorowa i SEM ruchu – dwa przypadki indukcji
W uproszczonych opisach indukcji często miesza się dwa przypadki: zmienny strumień w nieruchomej cewce oraz ruch przewodnika w polu magnetycznym. Efekt końcowy może wyglądać podobnie, bo pojawia się napięcie indukowane, ale mechanizm warto rozdzielić.
SEM od zmiennego strumienia
W transformatorze uzwojenia zwykle nie poruszają się mechanicznie. Zmienia się strumień magnetyczny w rdzeniu. Zmienny prąd w uzwojeniu pierwotnym wytwarza zmienne pole magnetyczne, a to pole obejmuje uzwojenie wtórne. Napięcie wtórne wynika wtedy z prawa Faradaya:
e=-N\frac{d\Phi}{dt}Ten przypadek jest podstawą pracy transformatorów, cewek sprzężonych i wielu układów elektromagnetycznych zasilanych prądem zmiennym. Przewód nie musi przecinać pola przez ruch mechaniczny. Wystarczy, że strumień obejmujący uzwojenie zmienia się w czasie.
SEM ruchu przewodnika w polu magnetycznym
Drugi przypadek to przewodnik poruszający się w polu magnetycznym. Ładunki w przewodniku poruszają się razem z nim, a na poruszające się ładunki w polu magnetycznym działa siła Lorentza. W prostym przypadku, gdy przewodnik porusza się prostopadle do pola i do swojej długości czynnej, siłę elektromotoryczną można zapisać:
e=B\cdot l\cdot vB oznacza indukcję magnetyczną, l długość czynnego odcinka przewodnika, a v prędkość ruchu. To przybliżenie działa dla idealnie ustawionej geometrii. W ogólniejszym przypadku trzeba uwzględnić kąty między kierunkiem ruchu, przewodnikiem i polem magnetycznym.
Ten mechanizm jest szczególnie ważny w generatorach i prądnicach. Ruch mechaniczny w polu magnetycznym prowadzi do rozdziału ładunków, powstania napięcia i, przy zamkniętym obwodzie, przepływu prądu.
Indukcja elektromagnetyczna w transformatorze
Transformator jest jednym z najczystszych technicznie przykładów indukcji elektromagnetycznej. Uzwojenie pierwotne zasilane prądem zmiennym wytwarza zmienny strumień magnetyczny w rdzeniu, a ten strumień indukuje napięcie w uzwojeniu wtórnym. Uzwojenia mogą być od siebie elektrycznie odseparowane, ale są sprzężone magnetycznie.
W transformatorze klasycznym nie wystarczy podać napięcia stałego na uzwojenie pierwotne. Po krótkim stanie przejściowym strumień przestaje się zmieniać, więc nie ma normalnej transformacji napięcia. Zostaje głównie rezystancja uzwojenia, często niewielka, a to może prowadzić do dużego prądu i przegrzania.
Dlatego transformator sieciowy pracuje z prądem zmiennym AC, a transformator w zasilaczu impulsowym z przebiegiem kluczowanym o wysokiej częstotliwości. Szczegółowy opis przekładni, rdzenia, stanu jałowego i schematu zastępczego rozwija artykuł o zasadzie działania transformatora jednofazowego.
Indukcja w generatorze i prądnicy
Generator wykorzystuje indukcję elektromagnetyczną do zamiany energii mechanicznej na energię elektryczną. Gdy cewka obraca się w polu magnetycznym, zmienia się strumień magnetyczny przechodzący przez jej powierzchnię. Zgodnie z prawem Faradaya w uzwojeniu pojawia się siła elektromotoryczna.
Jeżeli obrót jest jednostajny, a pole magnetyczne ma odpowiednią geometrię, indukowane napięcie ma przebieg zmienny. Większa prędkość obrotowa, silniejsze pole magnetyczne, większa powierzchnia cewki albo większa liczba zwojów zwiększają wartość indukowanego napięcia.
Generator pod obciążeniem stawia większy opór mechaniczny. To nie jest efekt uboczny, tylko konsekwencja reguły Lenza i zasady zachowania energii. Energia elektryczna oddawana do odbiornika musi pochodzić z pracy mechanicznej wykonanej na wale generatora.
Prądy wirowe – kiedy indukcja zamienia się w ciepło i opór ruchu
Prądy wirowe, nazywane też prądami Foucaulta, to zamknięte pętle prądu powstające w masie przewodzącej pod wpływem zmian strumienia magnetycznego. W rdzeniach transformatorów, silników i generatorów są źródłem strat w żelazie: energia elektryczna lub mechaniczna zamienia się w ciepło Joule’a-Lenza, a sprawność urządzenia spada.
Dlatego rdzenie maszyn elektrycznych wykonuje się z cienkich, odizolowanych od siebie blach elektrotechnicznych, często ze stali krzemowej. Izolacja między blachami, na przykład warstwa tlenków albo lakieru, zwiększa rezystancję na drodze prądów pasożytniczych i utrudnia zamykanie się dużych pętli prądowych. Ten sam problem pojawia się w analizie budowy transformatorów energetycznych, gdzie materiał rdzenia i sposób jego wykonania bezpośrednio wpływają na straty.
Ta sama fizyka strat bywa użyteczna. W kuchenkach indukcyjnych prądy wirowe celowo generują ciepło bezpośrednio w dnie naczynia ferromagnetycznego. W hamulcach elektromagnetycznych, stosowanych między innymi w ciężkich układach napędowych, prądy wirowe wytwarzają pole magnetyczne przeciwdziałające ruchowi. Dzięki temu można wytracać prędkość bez klasycznego tarcia mechanicznego.
Siła elektrodynamiczna a indukcja elektromagnetyczna
Indukcja elektromagnetyczna i siła elektrodynamiczna są blisko związane, ale nie opisują dokładnie tego samego. Indukcja mówi, kiedy i dlaczego pojawia się siła elektromotoryczna. Siła elektrodynamiczna opisuje działanie pola magnetycznego na przewodnik, przez który płynie prąd.
Dla prostego odcinka przewodnika w polu magnetycznym wartość siły można zapisać:
F=B\cdot I\cdot l\cdot \sin\alphaW tym wzorze F oznacza siłę, B indukcję magnetyczną, I prąd, l długość przewodnika w polu, a \alpha kąt między przewodnikiem z prądem a liniami pola magnetycznego.
W silniku elektrycznym prąd w przewodnikach uzwojenia oddziałuje z polem magnetycznym i powoduje moment obrotowy. A w generatorze ruch przewodników w polu powoduje indukowanie napięcia. Te zjawiska są sprzężone, ale w artykule o indukcji najważniejsza pozostaje zmiana strumienia i powstawanie siły elektromotorycznej.
Jak rozpoznać, który wzór zastosować?
| Sytuacja | Wzór | Co liczysz? |
|---|---|---|
| znasz pole, powierzchnię i kąt | \Phi=B\cdot A\cdot\cos\alpha | strumień magnetyczny |
| zmienia się strumień w cewce | e=-N\frac{\Delta\Phi}{\Delta t} | indukowaną SEM |
| przewodnik porusza się w polu | e=B\cdot l\cdot v | SEM ruchu |
| przewód z prądem znajduje się w polu | F=B\cdot I\cdot l\cdot\sin\alpha | siłę elektrodynamiczną |
| zmienne pole obejmuje uzwojenie | e=-N\frac{d\Phi}{dt} | napięcie indukowane w cewce lub transformatorze |
| przewodząca bryła znajduje się w zmiennym polu | reguła Lenza + analiza strat | kierunek i skutki prądów wirowych |
W zadaniach najpierw trzeba ustalić, co naprawdę się zmienia. Jeżeli zmienia się strumień przez cewkę, używamy prawa Faradaya, jeżeli przewodnik porusza się w polu, często wystarczy wzór na SEM ruchu. Jeżeli przez przewód już płynie prąd i pytanie dotyczy siły, to nie jest klasyczne zadanie o indukcji, tylko o sile elektrodynamicznej.
Zadania z indukcji elektromagnetycznej
Zadanie 1. Strumień magnetyczny przez powierzchnię
Cewka znajduje się w jednorodnym polu magnetycznym. Indukcja magnetyczna wynosi B=0{,}4\ \mathrm{T}, powierzchnia obejmowana przez obwód ma A=0{,}02\ \mathrm{m}^2, a kąt między wektorem indukcji magnetycznej a normalną do powierzchni wynosi \alpha=0^\circ. Oblicz strumień magnetyczny.
Rozwiązanie
Korzystamy ze wzoru na strumień magnetyczny:
\Phi=B\cdot A\cdot\cos\alphaPodstawiamy dane:
\Phi=0{,}4\ \mathrm{T}\cdot0{,}02\ \mathrm{m}^2\cdot\cos 0^\circPonieważ \cos 0^\circ=1, otrzymujemy:
\Phi=0{,}008\ \mathrm{Wb}Strumień magnetyczny wynosi 0,008 Wb. Przy kącie 0^\circ pole przechodzi przez powierzchnię maksymalnie, dlatego wynik jest największy dla podanych wartości B i A.
Zadanie 2. Wpływ kąta na strumień magnetyczny
Obwód o powierzchni A=0{,}01\ \mathrm{m}^2 znajduje się w polu magnetycznym o indukcji B=0{,}5\ \mathrm{T}. Kąt między normalną do powierzchni obwodu a wektorem indukcji magnetycznej wynosi \alpha=60^\circ. Oblicz strumień magnetyczny.
Rozwiązanie
Zaczynamy od tego samego wzoru:
\Phi=B\cdot A\cdot\cos\alphaPo podstawieniu danych:
\Phi=0{,}5\ \mathrm{T}\cdot0{,}01\ \mathrm{m}^2\cdot\cos 60^\circPonieważ \cos 60^\circ=0{,}5, dostajemy:
\Phi=0{,}5\cdot0{,}01\cdot0{,}5=0{,}0025\ \mathrm{Wb}Strumień magnetyczny wynosi 0,0025 Wb. Obrót obwodu zmniejszył strumień do połowy wartości, którą otrzymalibyśmy przy ustawieniu prostopadłym do linii pola.
Zadanie 3. Siła elektromotoryczna z prawa Faradaya
Cewka ma N=200 zwojów. Strumień magnetyczny przez jeden zwój zmienia się z 0{,}004\ \mathrm{Wb} do 0{,}001\ \mathrm{Wb} w czasie \Delta t=0{,}05\ \mathrm{s}. Oblicz wartość indukowanej siły elektromotorycznej.
Rozwiązanie
Najpierw obliczamy zmianę strumienia:
\Delta\Phi=0{,}001\ \mathrm{Wb}-0{,}004\ \mathrm{Wb}=-0{,}003\ \mathrm{Wb}Dla skończonej zmiany strumienia korzystamy z przybliżonej postaci prawa Faradaya:
e\approx -N\frac{\Delta\Phi}{\Delta t}Podstawiamy dane:
e\approx -200\cdot\frac{-0{,}003\ \mathrm{Wb}}{0{,}05\ \mathrm{s}} e=12\ \mathrm{V}Wartość indukowanej siły elektromotorycznej wynosi 12 V. Znak minus w prawie Faradaya opisuje kierunek zgodny z regułą Lenza. W tym zadaniu pytamy o wartość napięcia, dlatego podajemy wynik dodatni.
Zadanie 4. Liczba zwojów a napięcie indukowane
Strumień magnetyczny w cewce zmienia się o \Delta\Phi=0{,}002\ \mathrm{Wb} w czasie \Delta t=0{,}01\ \mathrm{s}. Oblicz wartość indukowanej siły elektromotorycznej dla dwóch cewek: pierwsza ma N=100 zwojów, a druga N=500 zwojów.
Rozwiązanie
Używamy wartości bezwzględnej prawa Faradaya:
|e|=N\frac{|\Delta\Phi|}{\Delta t}Dla cewki o 100 zwojach:
|e|=100\cdot\frac{0{,}002\ \mathrm{Wb}}{0{,}01\ \mathrm{s}}=20\ \mathrm{V}Dla cewki o 500 zwojach:
|e|=500\cdot\frac{0{,}002\ \mathrm{Wb}}{0{,}01\ \mathrm{s}}=100\ \mathrm{V}Pierwsza cewka ma indukowaną SEM równą 20 V, a druga 100 V. Pięć razy większa liczba zwojów daje pięć razy większe napięcie przy tej samej zmianie strumienia.
Zadanie 5. SEM ruchu przewodnika w polu magnetycznym
Prosty przewodnik o długości czynnej l=0{,}25\ \mathrm{m} porusza się prostopadle do linii pola magnetycznego z prędkością v=3\ \frac{\mathrm{m}}{\mathrm{s}}. Indukcja magnetyczna pola wynosi B=0{,}8\ \mathrm{T}. Oblicz siłę elektromotoryczną indukowaną w przewodniku.
Rozwiązanie
Dla przewodnika poruszającego się prostopadle do pola i do swojej długości czynnej korzystamy ze wzoru:
e=B\cdot l\cdot vPodstawiamy dane:
e=0{,}8\ \mathrm{T}\cdot0{,}25\ \mathrm{m}\cdot3\ \frac{\mathrm{m}}{\mathrm{s}} e=0{,}6\ \mathrm{V}Indukowana siła elektromotoryczna wynosi 0,6 V. To przykład SEM ruchu, a nie SEM transformatorowej. Napięcie powstaje tutaj dlatego, że przewodnik porusza się w polu magnetycznym.
Zadanie 6. Dlaczego rdzeń transformatora nie jest lity?
Wyjaśnij, dlaczego rdzenie transformatorów wykonuje się z cienkich, odizolowanych od siebie blach, a nie z jednego litego kawałka stali.
Rozwiązanie
W rdzeniu transformatora występuje zmienny strumień magnetyczny. Taka zmiana strumienia indukuje siły elektromotoryczne nie tylko w uzwojeniach, ale także w samym materiale rdzenia, jeśli jest on przewodzący elektrycznie.
W litym kawałku metalu mogłyby powstawać duże zamknięte pętle prądów wirowych, czyli prądów Foucaulta. Te prądy nie wykonują użytecznej pracy w obwodzie wtórnym transformatora. Zamieniają energię na ciepło i zwiększają straty w żelazie.
Blachowanie rdzenia utrudnia zamykanie się dużych pętli prądowych. Cienkie blachy są od siebie izolowane warstwą tlenków, lakieru albo innego materiału izolacyjnego, więc droga dla prądów wirowych ma większą rezystancję. Dzięki temu rdzeń mniej się nagrzewa, a transformator ma większą sprawność.
Zadanie 7. Siła elektrodynamiczna na przewodnik z prądem
Przewodnik o długości l=0{,}5\ \mathrm{m} znajduje się w polu magnetycznym o indukcji B=0{,}3\ \mathrm{T}. Przez przewodnik płynie prąd I=4\ \mathrm{A}. Przewodnik jest ustawiony prostopadle do linii pola, więc \alpha=90^\circ. Oblicz wartość siły elektrodynamicznej.
Rozwiązanie
Siłę działającą na przewodnik z prądem w polu magnetycznym opisuje wzór:
F=B\cdot I\cdot l\cdot\sin\alphaPodstawiamy dane:
F=0{,}3\ \mathrm{T}\cdot4\ \mathrm{A}\cdot0{,}5\ \mathrm{m}\cdot\sin 90^\circPonieważ \sin 90^\circ=1, otrzymujemy:
F=0{,}6\ \mathrm{N}Siła elektrodynamiczna wynosi 0,6 N. W tym zadaniu nie liczymy indukowanej SEM. Tu prąd już płynie, a pole magnetyczne działa siłą na przewodnik.
Zadanie 8. Dlaczego transformator nie pracuje normalnie przy napięciu stałym?
Wyjaśnij, dlaczego klasyczny transformator sieciowy nie pracuje normalnie po podaniu napięcia stałego DC na uzwojenie pierwotne.
Rozwiązanie
Transformator działa dzięki zmiennemu strumieniowi magnetycznemu. Napięcie w uzwojeniu wtórnym indukuje się wtedy, gdy strumień magnetyczny zmienia się w czasie:
e=-N\frac{d\Phi}{dt}Przy napięciu stałym po krótkim stanie przejściowym strumień przestaje się zmieniać. Wtedy:
\frac{d\Phi}{dt}=0Skoro strumień nie zmienia się w czasie, nie indukuje się normalne napięcie wtórne. Transformator przestaje zachowywać się jak transformator, a uzwojenie pierwotne zostaje głównie rezystancją drutu.
Ta rezystancja bywa mała, więc po podaniu napięcia stałego może popłynąć duży prąd. W praktyce oznacza to ryzyko przegrzania uzwojenia, nasycenia rdzenia i uszkodzenia transformatora.
Co warto zapamiętać?
Indukcja elektromagnetyczna wymaga zmiany strumienia magnetycznego albo ruchu przewodnika w polu magnetycznym. Indukowana siła elektromotoryczna rośnie, gdy strumień zmienia się szybciej, gdy pole jest silniejsze, gdy powierzchnia jest większa albo gdy cewka ma więcej zwojów. Kierunek zjawiska wyznacza reguła Lenza: układ przeciwdziała zmianie, która indukcję wywołała. Dlatego generator wymaga pracy mechanicznej, transformator pod obciążeniem pobiera większy prąd, a prądy wirowe mogą hamować ruch lub zamieniać energię w ciepło.
