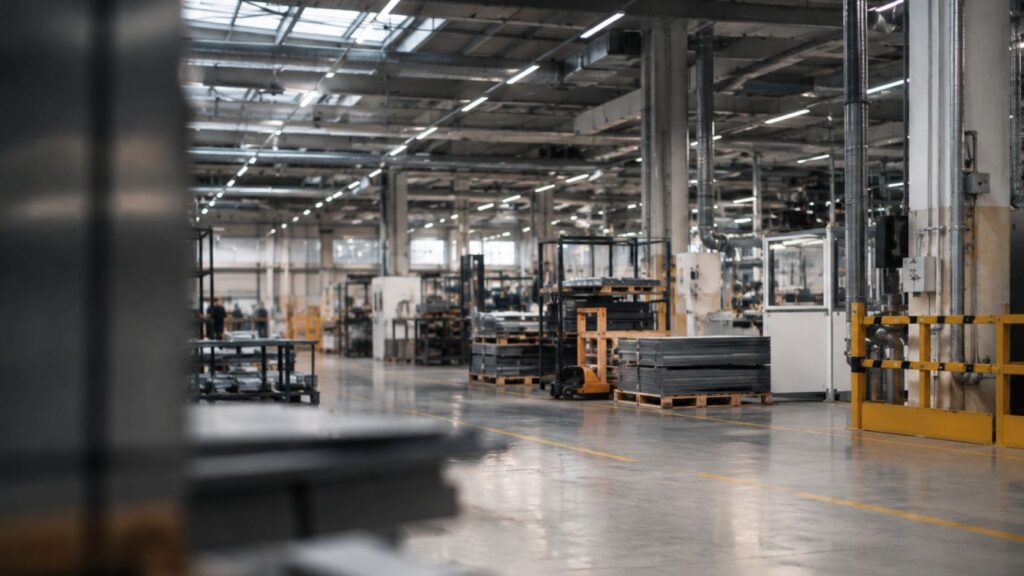

Źródłem zapłonu w zakładzie przemysłowym może być nie tylko otwarty płomień czy iskra elektryczna. Zagrożenie stwarzają również przegrzane łożyska, tarcie elementów mechanicznych, wyładowania elektrostatyczne i niekontrolowane reakcje chemiczne. W obecności odpowiedniej mieszaniny palnej nawet niewielkie wyładowanie może zainicjować pożar lub wybuch.
Ocena zagrożenia wymaga określenia właściwości przetwarzanych substancji, warunków pracy urządzeń oraz możliwych stanów awaryjnych. Podstawę klasyfikacji źródeł zapłonu stanowi między innymi norma PN-EN 1127-1:2019-10 dotycząca zapobiegania wybuchom i ochrony przeciwwybuchowej.
Kiedy źródło zapłonu staje się niebezpieczne?
Do powstania pożaru potrzebne są materiał palny, utleniacz i źródło zapłonu. W przypadku wybuchów pyłów istotne są dodatkowo rozproszenie materiału w odpowiednim stężeniu oraz warunki sprzyjające wzrostowi ciśnienia.
Nie każde potencjalne źródło zapłonu jest jednak zdolne do zapalenia określonej substancji. O rzeczywistym zagrożeniu decydują przede wszystkim:
- Właściwości materiału – temperatura zapłonu, energia zapłonu, palność i reaktywność.
- Stężenie substancji palnej – obecność mieszaniny zdolnej do propagacji spalania.
- Energia i temperatura źródła – możliwość zainicjowania zapłonu w danych warunkach.
- Warunki procesu – ciśnienie, temperatura, wentylacja, dostępność tlenu i czas oddziaływania.
Przykładowo gorąca obudowa silnika może nie stanowić zagrożenia dla otaczającego powietrza, ale stwarzać ryzyko zapłonu pyłu osiadłego na jej powierzchni. Podobnie iskra o określonej energii może zapalić pary rozpuszczalnika, nie powodując zapłonu innej mieszaniny.
Parametry określające zagrożenie zapłonem i wybuchem
Podczas oceny bezpieczeństwa instalacji wykorzystuje się parametry fizykochemiczne substancji palnych. Ich znajomość jest niezbędna do prawidłowego doboru urządzeń, zabezpieczeń i warunków prowadzenia procesu.
| Parametr | Jednostka | Znaczenie |
|---|---|---|
| Temperatura zapłonu cieczy | °C | Najniższa temperatura, przy której ciecz w określonych warunkach wydziela pary zdolne do chwilowego zapłonu po przyłożeniu źródła zapłonu. |
| Temperatura samozapłonu | °C | Temperatura, przy której substancja może zapalić się bez zewnętrznej iskry lub płomienia, w określonych warunkach badania. |
| LEL / UEL | % obj. | Dolna i górna granica palności lub wybuchowości mieszaniny gazu albo pary z powietrzem. |
| MIE | mJ | Minimalna energia zapłonu określonej mieszaniny w warunkach badania. |
| MEC | g/m³ | Minimalne stężenie pyłu rozproszonego w powietrzu umożliwiające propagację wybuchu. |
| MIT | °C | Minimalna temperatura zapłonu chmury lub warstwy pyłu, wyznaczana osobno dla obu postaci. |
| Kst | bar·m/s | Wskaźnik gwałtowności deflagracji pyłu, wyznaczany na podstawie szybkości wzrostu ciśnienia. |
| Pmax | bar | Maksymalne ciśnienie wybuchu uzyskane w określonych warunkach badania. |
| LOC | % obj. | Graniczne stężenie tlenu, poniżej którego dana mieszanina nie podtrzymuje propagacji spalania w określonych warunkach. |
Klasy wybuchowości pyłów St 1, St 2 i St 3
Wskaźnik Kst pozwala porównywać gwałtowność deflagracji pyłów. Stosuje się następującą klasyfikację:
- St 0 – Kst = 0 bar·m/s; brak propagacji wybuchu w zastosowanym badaniu.
- St 1 – Kst powyżej 0 do 200 bar·m/s.
- St 2 – Kst powyżej 200 do 300 bar·m/s.
- St 3 – Kst powyżej 300 bar·m/s.
Wyższa wartość Kst oznacza większą gwałtowność deflagracji w warunkach badania, ale nie określa samego prawdopodobieństwa zapłonu. To zależy między innymi od MIE, MIT oraz warunków występowania źródeł zapłonu.
Wyniki pomiarów zależą także od granulacji, wilgotności i składu pyłu. Dane literaturowe nie zawsze mogą zastąpić badanie materiału rzeczywiście przetwarzanego w zakładzie.
13 rodzajów źródeł zapłonu według PN-EN 1127-1
Norma PN-EN 1127-1 wyróżnia 13 kategorii potencjalnych źródeł zapłonu. Obejmują one zarówno zjawiska powszechne w przemyśle, jak i zagrożenia charakterystyczne dla wyspecjalizowanych technologii.
| Źródło zapłonu | Przykład występowania |
|---|---|
| 1. Gorące powierzchnie | Przegrzane łożyska, hamulce, silniki, grzałki i rurociągi. |
| 2. Płomienie i gorące gazy | Palniki, piece, spawanie, rozżarzone cząstki. |
| 3. Iskry mechaniczne | Uderzenia, szlifowanie, tarcie i ścieranie elementów. |
| 4. Urządzenia elektryczne | Łuki elektryczne, zwarcia, iskrzenie na stykach. |
| 5. Prądy błądzące i ochrona katodowa | Niepożądany przepływ prądu przez konstrukcje i rurociągi. |
| 6. Elektryczność statyczna | Wyładowania podczas transportu proszków i przepompowywania cieczy. |
| 7. Wyładowania atmosferyczne | Bezpośrednie oraz pośrednie skutki uderzenia pioruna. |
| 8. Fale elektromagnetyczne o częstotliwości radiowej | Oddziaływanie silnych pól elektromagnetycznych na przewodzące elementy. |
| 9. Promieniowanie elektromagnetyczne w zakresie optycznym | Lasery i skupione promieniowanie optyczne. |
| 10. Promieniowanie jonizujące | Specjalistyczne instalacje wykorzystujące źródła promieniowania. |
| 11. Ultradźwięki | Procesy ultradźwiękowe powodujące miejscowe wydzielanie ciepła. |
| 12. Sprężanie adiabatyczne i fale uderzeniowe | Gwałtowne sprężanie gazów i zjawiska związane z falami ciśnieniowymi. |
| 13. Reakcje egzotermiczne | Samonagrzewanie materiałów i niekontrolowane reakcje chemiczne. |
Znaczenie poszczególnych źródeł zależy od technologii. W młynach i instalacjach odpylających szczególnie istotne są gorące powierzchnie, iskry mechaniczne i elektryczność statyczna. W przemyśle chemicznym dodatkowo analizuje się reakcje egzotermiczne oraz właściwości gazów i cieczy palnych.
Najczęstsze źródła zapłonu w instalacjach przemysłowych
Gorące powierzchnie i tarcie elementów mechanicznych
Przegrzewanie może wynikać z normalnej pracy urządzenia albo z uszkodzenia mechanicznego. Typowe przyczyny to niedostateczne smarowanie łożysk, niewspółosiowość wałów, przeciążenie napędu, zablokowanie przenośnika lub utrata chłodzenia.
Tarcie i uderzenia mogą również powodować powstawanie gorących cząstek. Dotyczy to między innymi młynów, wentylatorów, przekładni, kruszarek i urządzeń transportujących materiały sypkie.
Podstawowe działania zapobiegawcze obejmują:
- monitorowanie temperatury łożysk i napędów;
- kontrolę drgań, smarowania i stanu elementów ruchomych;
- wykrywanie przeciążeń oraz zablokowania mechanizmów;
- ograniczanie przedostawania się metalowych zanieczyszczeń do urządzeń;
- dobór maszyn do przewidywanych warunków pracy, w tym wymagań przeciwwybuchowych.
W układach napędowych istotnym elementem ochrony jest przekaźnik termiczny, zabezpieczający silnik przed skutkami przeciążenia. Nie zastępuje on jednak kontroli temperatury łożysk i innych części mechanicznych.
Łuki elektryczne, zwarcia i przegrzewanie połączeń
Źródłem zapłonu może być łuk elektryczny powstający podczas rozłączania obwodu, uszkodzenia izolacji lub awarii aparatury. Zagrożenie stanowią również przegrzewające się styki, zaciski i przewody.
Poluzowane albo skorodowane połączenie zwiększa rezystancję przejścia, powodując miejscowe wydzielanie ciepła. Zabezpieczenie nadprądowe nie zawsze wykryje taki stan, ponieważ prąd całego obwodu może pozostawać poniżej progu zadziałania.
Diagnostyka obejmuje oględziny połączeń, kontrolę obciążenia, pomiary elektryczne i termografię. Ważny jest również pomiar rezystancji izolacji, pozwalający oceniać jej stan. Prawidłowy wynik tego pomiaru nie wyklucza jednak uszkodzeń styków ani ich przegrzewania.
Wyładowania elektrostatyczne
Ładunki elektrostatyczne powstają między innymi podczas przesypywania proszków, transportu pneumatycznego, przepompowywania cieczy i przemieszczania materiałów po taśmach. Mogą gromadzić się na izolatorach, cieczach o małej przewodności oraz nieuziemionych elementach przewodzących.
Jeżeli energia wyładowania jest wystarczająca do zapalenia obecnej mieszaniny, powstaje zagrożenie pożarem lub wybuchem. Dlatego znaczenie mają zarówno właściwości materiału, jak i konstrukcja instalacji.
Uziemienie i połączenia wyrównawcze ograniczają niebezpieczne różnice potencjałów między elementami przewodzącymi. Nie gwarantują jednak usunięcia ładunków zgromadzonych w materiałach izolacyjnych lub cieczach słabo przewodzących. W takich przypadkach konieczna może być również kontrola warunków przepływu, elektryzowania materiału i czasu relaksacji ładunku.
Dowiedz się więcej: Dlaczego przedmioty „kopią” prądem? Elektrostatyka w codziennym życiu i przemyśle.
Otwarty ogień i prace pożarowo niebezpieczne
Spawanie, cięcie termiczne, lutowanie i szlifowanie wprowadzają do instalacji źródła wysokiej temperatury oraz gorące cząstki. Mogą one zapalić materiały znajdujące się poza bezpośrednim miejscem pracy, również po drugiej stronie przegrody lub wewnątrz przewodów.
Przed rozpoczęciem prac należy odpowiednio odizolować instalację, usunąć lub zabezpieczyć substancje palne, sprawdzić warunki atmosferyczne w miejscu pracy oraz zastosować wymagane procedury i nadzór. W razie potrzeby konieczne jest również monitorowanie stężenia gazów i par.
Reakcje egzotermiczne i samonagrzewanie materiałów
Niektóre substancje mogą nagrzewać się bez działania zewnętrznego źródła ciepła. Przyczyną są reakcje chemiczne, utlenianie lub procesy biologiczne. Jeśli szybkość wytwarzania ciepła przekracza możliwość jego odprowadzania, temperatura materiału wzrasta.
Zjawisko występuje między innymi podczas składowania określonych materiałów organicznych, węgla i surowców podatnych na samonagrzewanie. W przemyśle chemicznym zagrożeniem może być również niekontrolowany przebieg reakcji egzotermicznej spowodowany awarią chłodzenia lub nieprawidłowym dozowaniem reagentów.
Osobnej analizy wymagają mniej typowe źródła zapłonu, takie jak prądy błądzące, wyładowania atmosferyczne, promieniowanie elektromagnetyczne, ultradźwięki i gwałtowne sprężanie gazów. Ich znaczenie zależy od konstrukcji oraz parametrów konkretnej instalacji.
Gazy, pary cieczy i pyły – różnice w zagrożeniach
Rodzaj substancji palnej wpływa na sposób powstawania atmosfery wybuchowej, przebieg zapłonu i dobór zabezpieczeń.
| Materiał | Typowe zagrożenie | Najważniejsze parametry |
|---|---|---|
| Gazy palne | Nieszczelności instalacji i nagromadzenie mieszaniny z powietrzem. | LEL, UEL, MIE, temperatura samozapłonu. |
| Pary cieczy palnych | Parowanie, rozlewiska, napełnianie i opróżnianie zbiorników. | Temperatura zapłonu, prężność par, LEL, UEL. |
| Palne mgły | Rozpylanie cieczy i tworzenie palnych aerozoli. | Właściwości cieczy, wielkość kropli, warunki rozpylania. |
| Pyły organiczne | Powstawanie chmur podczas mielenia, przesypywania i transportu. | MIE, MEC, MIT, Kst, Pmax. |
| Pyły metali | Zapłon rozdrobnionego materiału, gwałtowna deflagracja i specyficzne reakcje chemiczne. | MIE, MIT, Kst, Pmax, reaktywność materiału. |
Szczególnie istotne są różnice między chmurą a warstwą pyłu. Temperatura zapłonu warstwy może być znacznie niższa niż temperatura zapłonu chmury tego samego materiału. Osiadły pył ogranicza także odprowadzanie ciepła z powierzchni urządzeń.
Drugim zagrożeniem są wybuchy wtórne. Pierwsza eksplozja może poderwać pył nagromadzony na podłogach, konstrukcjach i obudowach maszyn. Powstała chmura ulega zapłonowi, zwiększając skalę zdarzenia.
Właśnie dlatego skuteczna ochrona instalacji pyłowych wymaga zarówno ograniczania źródeł zapłonu, jak i kontroli emisji oraz osadów materiału.
Rzeczywiste katastrofy przemysłowe – trzy udokumentowane przypadki
Raporty amerykańskiej Chemical Safety Board (CSB) pokazują, że poważne zdarzenia zwykle wynikają z połączenia kilku niebezpiecznych czynników.
Imperial Sugar, USA, 2008 – wybuch pyłu cukrowego
7 lutego 2008 r. w rafinerii cukru w Port Wentworth doszło do serii eksplozji i pożarów. Zginęło 14 osób, a 38 zostało rannych.
Pierwszy wybuch nastąpił prawdopodobnie w obudowanym przenośniku cukru. Zabudowa urządzenia sprzyjała gromadzeniu pyłu w ograniczonej przestrzeni. Za prawdopodobne źródło zapłonu uznano przegrzane łożysko. Wybuch pierwotny poderwał osady pyłu, prowadząc do kolejnych eksplozji.
Wniosek: obudowanie urządzenia może zwiększyć zagrożenie, jeśli zmienia warunki akumulacji pyłu i rozwoju ciśnienia. Modernizacje wymagają ponownej oceny ryzyka.
Barton Solvents, USA, 2007 – wyładowanie elektrostatyczne
17 lipca 2007 r. podczas napełniania zbiornika palną cieczą w Valley Center doszło do eksplozji. Według CSB najbardziej prawdopodobnym źródłem zapłonu była iskra elektrostatyczna powstała przy luźnym połączeniu elementów pływaka służącego do pomiaru poziomu cieczy.
Przepływ cieczy o małej przewodności sprzyjał gromadzeniu ładunków, a przestrzeń nad jej powierzchnią zawierała palną mieszaninę par i powietrza.
Wniosek: samo uziemienie zbiornika nie eliminuje wszystkich zagrożeń elektrostatycznych. Konieczna jest ocena właściwości cieczy, warunków przepływu i konstrukcji wyposażenia.
Hoeganaes, USA, 2011 – pożary pyłu żelaznego
W 2011 r. w zakładzie produkującym proszek żelazny w Tennessee doszło do trzech poważnych zdarzeń, w których łącznie zginęło pięciu pracowników.
W zakładzie gromadziły się duże ilości drobnego pyłu metalicznego. Podczas pierwszych zdarzeń doszło do pożarów błyskawicznych. W trzecim przypadku wybuch wodoru uwolnionego z nieszczelnej instalacji poderwał nagromadzony pył żelaza, który również uległ zapłonowi.
Wniosek: zagrożenia gazowe i pyłowe mogą wzajemnie zwiększać swoje skutki. Ocena ryzyka musi obejmować całą instalację, a nie tylko pojedyncze urządzenia.
Strefy ATEX i dobór wyposażenia przeciwwybuchowego
Strefy zagrożenia wybuchem określają częstotliwość i czas występowania atmosfery wybuchowej. Dla gazów, par i mgieł stosuje się strefy 0, 1 i 2, a dla pyłów palnych strefy 20, 21 i 22.
| Gazy, pary, mgły | Pyły | Warunki występowania atmosfery wybuchowej |
|---|---|---|
| Strefa 0 | Strefa 20 | Występuje stale, przez długi czas lub często. |
| Strefa 1 | Strefa 21 | Może występować sporadycznie podczas normalnej pracy. |
| Strefa 2 | Strefa 22 | W normalnych warunkach jej wystąpienie jest mało prawdopodobne, a jeśli nastąpi, utrzymuje się krótko. |
Numer strefy nie określa siły potencjalnego wybuchu. Klasyfikację przeprowadza się na podstawie warunków emisji substancji, właściwości medium, wentylacji i charakterystyki procesu.
Istotne jest również wnętrze urządzeń. Atmosfera wybuchowa może powstawać w silosie, filtrze odpylającym, młynie lub zbiorniku, nawet gdy otaczające pomieszczenie nie zostało zaklasyfikowane do takiej samej strefy.
Dobór wyposażenia musi uwzględniać właściwą kategorię urządzenia lub poziom zabezpieczenia EPL, rodzaj atmosfery, grupę substancji oraz dopuszczalną temperaturę powierzchni. Dotyczy to także elementów instalacji zasilających, połączeń i aparatury sterowniczej. Odpowiednio dobrany osprzęt przeciwwybuchowy musi odpowiadać warunkom konkretnej strefy.
Wymagania dotyczące wyposażenia określa dyrektywa 2014/34/UE, natomiast kwestie ochrony pracowników reguluje dyrektywa 1999/92/WE. W Polsce zastosowanie ma również rozporządzenie Ministra Gospodarki z 8 lipca 2010 r., dotyczące minimalnych wymagań bezpieczeństwa w miejscach zagrożonych atmosferą wybuchową.
Jak ograniczać ryzyko zapłonu i wybuchu?
Ochrona przemysłowa powinna obejmować zapobieganie powstawaniu atmosfer wybuchowych, eliminowanie skutecznych źródeł zapłonu i ograniczanie skutków ewentualnego wybuchu. Dobór zabezpieczeń wynika z oceny ryzyka.
| Obszar ochrony | Przykładowe rozwiązania |
|---|---|
| Ograniczanie atmosfer wybuchowych | Szczelność instalacji, wentylacja, odpylanie, kontrola emisji, odpowiednio zaprojektowana inertyzacja. |
| Eliminowanie źródeł zapłonu | Urządzenia Ex, kontrola temperatury i tarcia, właściwe uziemienie, połączenia wyrównawcze, zabezpieczenia elektryczne. |
| Ograniczanie skutków wybuchu | Odciążanie wybuchu, tłumienie wybuchu, izolacja przeciwwybuchowa, konstrukcje odporne na odpowiednie obciążenia ciśnieniowe. |
| Nadzór nad procesem | Monitoring parametrów, kontrola stanu maszyn, detekcja gazów, alarmy i odpowiednio zaprojektowane funkcje bezpieczeństwa. |
Rozwiązania ochronne nie są zamienne. Przykładowo odciążenie wybuchu w filtrze odpylającym nie musi zapobiegać przeniesieniu płomienia przez podłączone przewody. W takim przypadku ocena ryzyka może wskazywać również na konieczność zastosowania izolacji przeciwwybuchowej.
Ważnym elementem nadzoru są systemy automatyki. Przemysłowe systemy SCADA pozwalają obserwować temperatury, ciśnienia, przepływy, alarmy i trendy eksploatacyjne. Nie zastępują jednak automatycznie niezależnych funkcji bezpieczeństwa, jeśli takie są wymagane.
Kontrola źródeł zapłonu podczas utrzymania ruchu
Przeglądy techniczne powinny koncentrować się na elementach, których uszkodzenie może doprowadzić do powstania skutecznego źródła zapłonu. Zakres kontroli zależy od instalacji, ale najważniejsze obszary obejmują:
- Łożyska i napędy – temperatura, drgania, smarowanie i przeciążenia.
- Instalacje elektryczne – stan izolacji, zacisków, aparatury i połączeń.
- Systemy odpylania – szczelność, przepływ, stan filtrów i nagromadzenie pyłu.
- Uziemienie – ciągłość i skuteczność połączeń wyrównawczych.
- Wyposażenie Ex – zgodność wykonania i stanu urządzeń z wymaganiami eksploatacyjnymi.
- Zabezpieczenia procesowe – sprawność czujników, blokad, detektorów i układów wyłączających.
- Procedury prac niebezpiecznych – prawidłowe odłączanie energii, kontrola atmosfery i zabezpieczanie stanowisk.
Wyniki pomiarów warto analizować w czasie. Systematyczny wzrost temperatury łożyska lub drgań napędu może wskazywać na rozwijające się uszkodzenie jeszcze przed wystąpieniem awarii.
Istotna jest również aktualizacja oceny ryzyka po modernizacjach. Zmiana prędkości przenośnika, montaż obudowy, zastosowanie innego materiału przewodu lub zwiększenie wydajności produkcji może zmienić warunki elektryzowania, nagrzewania i gromadzenia pyłu.
Podczas takich prac podstawowym punktem odniesienia powinna być aktualna dokumentacja techniczno-ruchowa maszyn, uzupełniona o dokumentację instalacji, wyniki przeglądów i ocenę zagrożeń.
Podsumowanie
Źródła zapłonu w przemyśle obejmują zjawiska elektryczne, mechaniczne, termiczne i chemiczne. Niebezpieczeństwo zależy nie tylko od ich wystąpienia, ale również od właściwości substancji palnej i warunków procesu.
Skuteczne ograniczanie ryzyka wymaga rozpoznania potencjalnych źródeł zapłonu, właściwego doboru urządzeń, kontroli parametrów technologicznych oraz systematycznego utrzymania ruchu. W instalacjach zagrożonych wybuchem szczególne znaczenie mają również klasyfikacja stref ATEX, ograniczanie emisji substancji palnych i odpowiednio zaprojektowane systemy ochronne.
Źródła i materiały techniczne
- Polski Komitet Normalizacyjny – PN-EN 1127-1:2019-10 – Atmosfery wybuchowe. Pojęcia podstawowe i metodyka.
- Health and Safety Executive – Hazardous Area Classification and Control of Ignition Sources.
- OSHA – Hazard Communication Guidance for Combustible Dusts.
- INRS – Explosion sur le lieu de travail – Conditions de survenue et conséquences.
- U.S. Chemical Safety Board – Imperial Sugar Company Dust Explosion and Fire.
- U.S. Chemical Safety Board – Barton Solvents – Investigation Findings.
- U.S. Chemical Safety Board – Hoeganaes Corporation Fatal Flash Fires.
- IEC – IEC TS 60079-32-1 – Electrostatic Hazards, Guidance.
- Elektroniczny Dziennik Ustaw – Rozporządzenie Ministra Gospodarki z 8 lipca 2010 r..
