Dioda półprzewodnikowa: Jak działa i gdzie się stosuje?

Dioda półprzewodnikowa odgrywa kluczową rolę w nowoczesnej elektronice, pełniąc funkcje od prostego prostowania prądu po zaawansowane zastosowania w systemach komunikacyjnych. Te niewielkie komponenty elektroniczne potrafią kierować przepływ prądu w jednym kierunku, co czyni je niezastąpionymi w wielu obwodach elektrycznych.

W tym artykule dioda półprzewodnikowa stanie się tematem przewodnim, dzięki czemu czytelnik zrozumie jej zasadę działania i szerokie spektrum zastosowań. Zaczniemy od podstaw, aby stopniowo przejść do bardziej złożonych kwestii, ilustrując to wszystko przykładami z praktyki.

Co to jest dioda półprzewodnikowa?

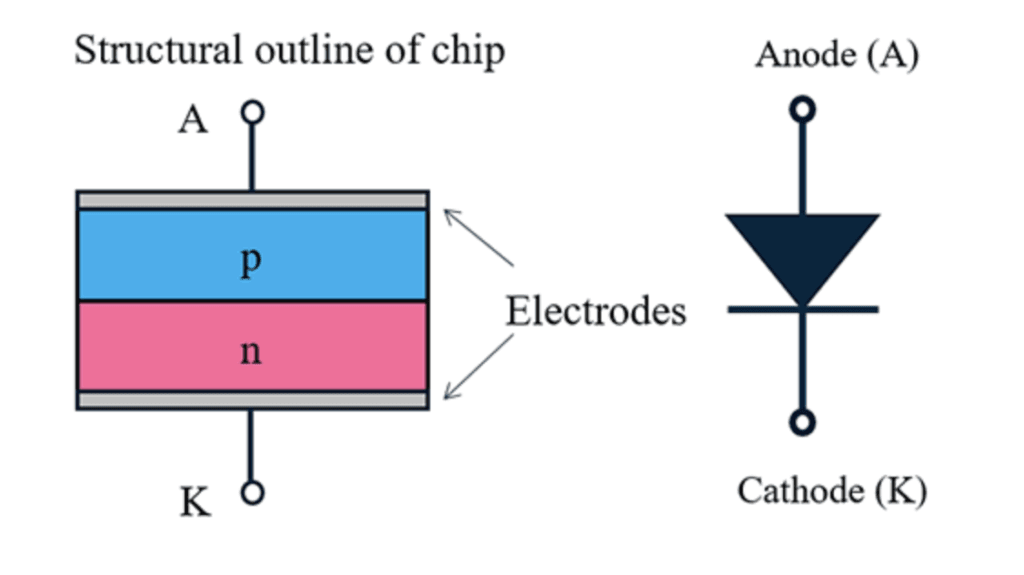

Dioda półprzewodnikowa to komponent elektroniczny, który przepuszcza prąd elektryczny tylko w jednym kierunku. Składa się z dwóch różnych rodzajów materiału półprzewodnikowego: typu n i typu p. Miejsce, gdzie te dwa materiały się łączą, tworzy tzw. złącze p-n. Gdy do diody półprzewodnikowej przyłożymy napięcie w odpowiedni sposób, złącze to pozwala na przepływ prądu. Ta jednokierunkowość przepływu ma kluczowe znaczenie w wielu aplikacjach elektronicznych, od zasilaczy po systemy komunikacyjne.

Dioda półprzewodnikowa

Polaryzacja w kierunku przewodzenia

polaryzacja w kierunku przewodzenia zachodzi, gdy przykładamy napięcie między anodę (A) a katodę (K) w taki sposób, że prąd zaczyna płynąć przez diodę. W tym momencie między A a K pojawia się napięcie przewodzenia VF, które jest niezbędne do „otwarcia” diody i umożliwienia przepływu prądu. Ważne jest, aby to napięcie było jak najmniejsze, ponieważ każde VF przekłada się na straty mocy. Co w praktyce oznacza mniej efektywną pracę układu. Im niższe VF, tym lepiej dla efektywności całego obwodu.

Polaryzacja zaporowa

W przypadku polaryzacji zaporowej sytuacja wygląda inaczej. Tu napięcie aplikujemy odwrotnie, od katody (K) do anody (A), co w teorii powinno zablokować przepływ prądu. W praktyce jednak przez diodę przepływa bardzo mały prąd zwrotny IR, który mimo swojej niewielkiej wartości, również generuje straty mocy. Podobnie jak w przypadku polaryzacji w kierunku przewodzenia, dążymy do tego, aby te straty były jak najmniejsze. Optymalna sytuacja to taka, gdzie prąd zwrotny IR jest minimalny, co przekłada się na wyższą wydajność i mniejsze straty energii w układzie.

Charakterystyka diody półprzewodnikowej

Dioda półprzewodnikowa

Charakterystyka prądowo-napięciowa (V-I) diody półprzewodnikowej to kluczowe narzędzie, które pozwala zrozumieć, jak dioda reaguje na różne poziomy napięcia. Ta charakterystyka pokazuje, że dioda zaczyna przewodzić prąd dopiero po przekroczeniu pewnego progu napięcia przewodzenia. Zwanego napięciem progowym, który producent podaje w specyfikacji technicznej. Jest to moment, w którym dioda „otwiera się” i pozwala na swobodny przepływ prądu.

Ważnym aspektem jest to, że charakterystyka V-I nie jest liniowa. Oznacza to, że po przekroczeniu napięcia progowego, niewielkie zmiany napięcia mogą spowodować duże zmiany w przepływie prądu. To zachowanie jest typowe dla diod półprzewodnikowych i różni je od innych komponentów. Takich jak rezystory, gdzie zależność prądu od napięcia jest liniowa.

Co więcej, na charakterystyce V-I widoczna jest także część odpowiadająca za polarizację zaporową. W tym stanie, nawet jeśli zwiększymy napięcie, prąd płynący przez diodę pozostaje minimalny, aż do osiągnięcia napięcia przebicia. To zachowanie diody, gdzie praktycznie nie przewodzi ona prądu do momentu osiągnięcia bardzo wysokiego napięcia. Jest wykorzystywane w wielu aplikacjach elektronicznych do ochrony obwodów przed nadmiernym napięciem.

Rozumienie charakterystyki V-I diody półprzewodnikowej jest niezbędne dla inżynierów i techników, ponieważ pozwala na odpowiednie projektowanie obwodów elektronicznych. Dzięki temu można skutecznie wykorzystać diody do zabezpieczania obwodów, prostowania prądu czy nawet w systemach regulacji napięcia. Ponadto, znajomość tej charakterystyki ułatwia dobór komponentów w sposób, który zapewnia optymalną efektywność i niezawodność urządzeń elektronicznych.

Warto też zaznaczyć, że charakterystyka V-I diody półprzewodnikowej jest fundamentem dla zrozumienia działania bardziej złożonych urządzeń półprzewodnikowych. Takich jak tranzystory czy układy scalone. Każdy, kto zajmuje się elektroniką, powinien więc dobrze zrozumieć, jak ta charakterystyka wpływa na działanie diod i innych elementów półprzewodnikowych.

Rodzaje diod półprzewodnikowych

Na pierwszy ogień idą diody LED, które zmieniły sposób, w jaki świat patrzy na oświetlenie. Dzięki nim możliwe jest uzyskanie jasnego światła w szerokiej gamie kolorów przy jednoczesnym zachowaniu niskiego zużycia energii. LED-y rewolucjonizują nie tylko przemysł oświetleniowy, ale również elektronikę użytkową, motoryzację i reklamę.

Diody Zenera to niezawodne strażniki stabilności napięcia. Są nieocenione w układach, gdzie potrzebna jest precyzja i ochrona przed zbyt wysokim napięciem. Ich zdolność do pracy w stanie zaporowym bez uszkodzeń czyni je idealnymi do stabilizowania napięć w zasilaczach i systemach elektronicznych.

Prostownikowe diody to fundamenty każdego zasilacza. Pozwalają na zmianę prądu przemiennego (AC) na prąd stały (DC), co jest kluczowe dla działania większości urządzeń elektronicznych. Bez nich trudno wyobrazić sobie funkcjonowanie domowych urządzeń elektrycznych, komputerów czy telewizorów.

Tunelowe diody wyróżniają się dzięki swoim unikalnym właściwościom kwantowym, które pozwalają na pracę w ekstremalnie szybkich układach elektronicznych. Ich zdolność do bardzo szybkiego przełączania czyni je cennymi w zaawansowanych technologiach komunikacyjnych i komputerowych.

Diody o zmiennej pojemności wykorzystują zjawisko zmiany pojemności złącza w zależności od przyłożonego napięcia. Znajdują zastosowanie w układach strojenia, takich jak radio i telewizja, gdzie precyzyjna kontrola częstotliwości jest kluczowa.

Fotodiody, wrażliwe na światło komponenty, są nieocenione w systemach optycznych, takich jak czujniki światła, liczniki i systemy bezpieczeństwa. Ich zdolność do konwersji światła na sygnał elektryczny otwiera przed nimi szerokie spektrum zastosowań.

Każdy z tych typów diod półprzewodnikowych ma swoje unikalne zastosowania i właściwości, co świadczy o niesamowitej różnorodności i elastyczności technologii półprzewodnikowych. Dzięki nim świat elektroniki ciągle się rozwija, oferując coraz to nowsze rozwiązania i możliwości.

Podsumowanie – dioda półprzewodnikowa

Dioda półprzewodnikowa to niezwykle wszechstronny i niezbędny element w dziedzinie elektroniki, odgrywający kluczowe role w różnorodnych aplikacjach. Od prostych obwodów prostujących po zaawansowane systemy komunikacyjne. Dzięki swojej unikalnej zdolności do kierowania przepływu prądu w jednym kierunku. Diody te znajdują szerokie zastosowanie, zapewniając efektywność i niezawodność w wielu elektronicznych urządzeniach. Rozumienie ich charakterystyk i właściwości, jak również umiejętność wyboru odpowiedniego typu diody do konkretnego zastosowania. To jest kluczowe dla inżynierów, projektantów i techników. W obliczu ciągłego postępu technologicznego i rosnących wymagań co do wydajności i miniaturyzacji urządzeń elektronicznych. Diody półprzewodnikowe będą nadal ewoluować, oferując nowe możliwości i rozwiązania, które kształtują naszą elektroniczną przyszłość.

FAQ – najczęstsze pytania – dioda półprzewodnikowa

Czym różni się dioda półprzewodnikowa od zwykłej diody?

Dioda półprzewodnikowa składa się z materiałów półprzewodnikowych i pozwala na przepływ prądu tylko w jednym kierunku. Podczas gdy zwykła dioda może być wykonana z różnych materiałów i nie zawsze działa w oparciu o złącze p-n.

W jakich urządzeniach znajdę diodę półprzewodnikową?

Diodę półprzewodnikową znajdziesz w wielu urządzeniach, takich jak zasilacze, oświetlenie LED, systemy komunikacyjne, urządzenia elektroniczne użytku codziennego i wiele innych.

Jak wybrać diodę półprzewodnikową do projektu?

Wybierając diodę półprzewodnikową, zwróć uwagę na jej parametry, takie jak maksymalny prąd przewodzenia, maksymalne napięcie odwrotne, częstotliwość pracy i temperaturę. Należy również uwzględnić specyficzne wymagania aplikacji.

Czy dioda półprzewodnikowa może się przegrzać?

Tak, dioda półprzewodnikowa może się przegrzać, jeśli przekroczysz jej maksymalny prąd przewodzenia lub maksymalną temperaturę pracy. Dlatego ważne jest, aby stosować się do specyfikacji producenta.
