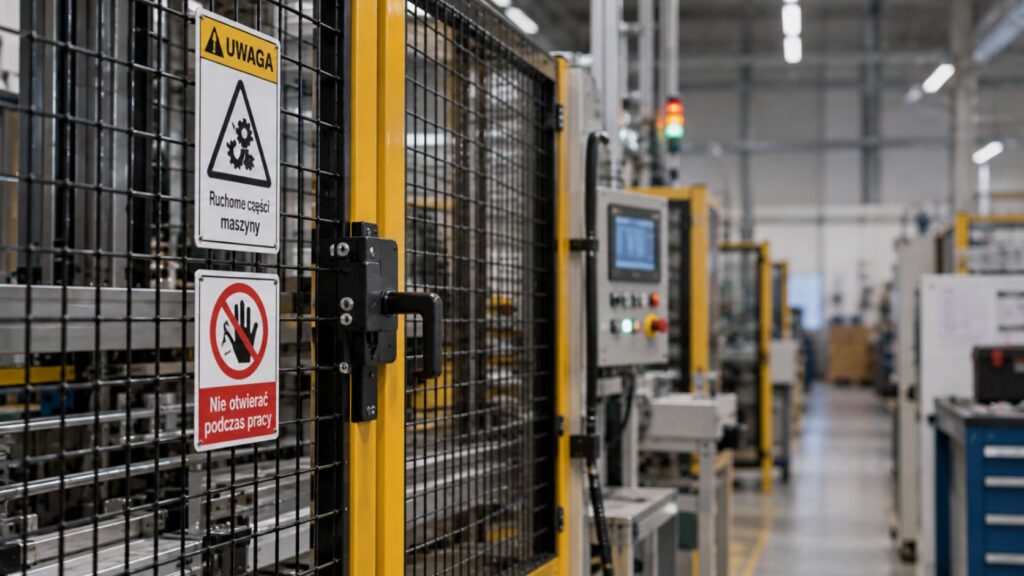

Zabezpieczenia maszyn przemysłowych – rodzaje i działanie

Zabezpieczenia maszyn przemysłowych mają ograniczać dostęp do stref niebezpiecznych, wykrywać obecność człowieka lub zatrzymywać ruch mogący spowodować uraz. W zależności od konstrukcji urządzenia stosuje się osłony mechaniczne, wyłączniki bezpieczeństwa, kurtyny świetlne i układy sterowania odpowiedzialne za realizację funkcji ochronnych. Rozwiązania te nie są jednak zamienne. Ich dobór zależy od rodzaju zagrożenia, sposobu obsługi maszyny oraz czasu potrzebnego do zatrzymania niebezpiecznych elementów.

Od czego zależy wybór zabezpieczenia maszyny?

Podstawą doboru zabezpieczeń jest identyfikacja zagrożeń występujących podczas pracy urządzenia. Obracający się wał napędowy stwarza ryzyko pochwycenia odzieży lub kończyny, natomiast przestrzeń między rolkami przenośnika może powodować wciągnięcie i zmiażdżenie dłoni. W przypadku obrabiarek dodatkowym zagrożeniem jest kontakt z narzędziem oraz wyrzut wiórów, fragmentów obrabianego materiału lub uszkodzonych elementów narzędzia.

Rodzaj zabezpieczenia zależy również od częstotliwości dostępu do strefy roboczej. Napęd niewymagający ingerencji podczas normalnej eksploatacji można odgrodzić osłoną stałą. Jeżeli operator wielokrotnie otwiera pokrywę w celu wymiany materiału lub usunięcia zacięcia, potrzebne może być zastosowanie osłony ruchomej połączonej z urządzeniem blokującym. Z kolei stanowiska wymagające regularnego podawania detali mogą wykorzystywać optyczne urządzenia ochronne, o ile pozwalają na to charakter zagrożenia i parametry zatrzymania maszyny.

Zgodnie z zasadami oceny ryzyka opisanymi w ISO 12100 pierwszeństwo ma eliminowanie zagrożeń przez odpowiednie rozwiązania konstrukcyjne. Następnie stosuje się techniczne środki ochronne, a informacje o ryzyku resztkowym i instrukcje postępowania stanowią uzupełnienie tych działań. Samo oznaczenie niebezpiecznej strefy lub przeszkolenie operatora nie zastępuje wymaganej osłony czy urządzenia ochronnego.

Osłony mechaniczne – stałe, ruchome i nastawne

Osłony mechaniczne tworzą fizyczną barierę pomiędzy człowiekiem a elementami maszyny. Mogą uniemożliwiać dotknięcie ruchomych części, ograniczać dostęp do obszaru pracy lub zatrzymywać materiał wyrzucany podczas procesu technologicznego. Konstrukcję osłony dobiera się do rodzaju zagrożenia, wymaganej odporności mechanicznej i sposobu obsługi urządzenia.

Osłony stałe – zabezpieczenie elementów napędowych

Osłony stałe stosuje się przede wszystkim w miejscach, do których operator nie potrzebuje dostępu podczas normalnej pracy. Typowe zastosowania obejmują przekładnie pasowe i łańcuchowe, wały napędowe, koła zębate oraz zespoły napędowe przenośników. Osłona jest trwale zamocowana, a jej usunięcie wymaga użycia narzędzi.

Do budowy wykorzystuje się blachę stalową, siatki metalowe i odpowiednio dobrane tworzywa techniczne. Osłony pełne mogą dodatkowo ograniczać rozprzestrzenianie się odprysków i zanieczyszczeń, natomiast siatkowe umożliwiają obserwację mechanizmu oraz przepływ powietrza. Wielkość otworów i odległość osłony od strefy zagrożenia muszą jednak uniemożliwiać dosięgnięcie niebezpiecznych elementów zgodnie z zasadami określonymi w ISO 13857.

Istotna jest również odporność na przewidywane obciążenia. Siatka skutecznie ograniczająca dostęp do przekładni nie musi zapewniać odpowiedniej ochrony przed wyrzutem ciężkiego detalu lub fragmentu narzędzia. W takich przypadkach konieczna może być osłona pełna o zweryfikowanej wytrzymałości.

Osłony ruchome i nastawne – dostęp do strefy roboczej

Osłony ruchome mają postać drzwi, pokryw lub uchylnych elementów obudowy. Umożliwiają dostęp do wnętrza urządzenia bez demontażu konstrukcji ochronnej. Stosuje się je między innymi w maszynach pakujących, centrach obróbczych i zautomatyzowanych liniach produkcyjnych. Jeżeli otwarcie osłony umożliwia kontakt z zagrożeniem, jej położenie może wymagać nadzorowania przez układ bezpieczeństwa.

Osłony nastawne pozwalają zmieniać wielkość odsłoniętego obszaru w zależności od wymiarów obrabianego materiału. Przykładem są zabezpieczenia części narzędzia w niektórych pilarkach i obrabiarkach. Ich skuteczność zależy od właściwego ustawienia oraz ograniczenia odsłoniętej przestrzeni do zakresu niezbędnego do wykonania operacji.

Wyłączniki bezpieczeństwa i blokady osłon – zasada działania

W maszynach wyposażonych w osłony ruchome stosuje się urządzenia blokujące sprzężone z osłonami. Ich zadaniem jest nadzorowanie położenia drzwi lub pokrywy i przekazywanie informacji do układu sterowania bezpieczeństwem. Otwarcie osłony powoduje zainicjowanie odpowiedniej funkcji ochronnej, na przykład zatrzymania niebezpiecznego ruchu. Układ powinien również zapobiegać uruchomieniu tej funkcji przy otwartej osłonie.

Mechaniczne i bezdotykowe wyłączniki bezpieczeństwa

Wyłączniki mechaniczne mogą wykorzystywać specjalny aktywator współpracujący z głowicą urządzenia. Po otwarciu osłony aktywator zmienia stan mechanizmu, co jest wykrywane przez układ bezpieczeństwa. W rozwiązaniach bezdotykowych stosuje się między innymi czujniki magnetyczne oraz urządzenia wykorzystujące technologię RFID.

Czujniki kodowane pozwalają ograniczyć możliwość prostego obejścia zabezpieczenia przez użycie przypadkowego elementu aktywującego. Nie eliminuje to jednak konieczności prawidłowego montażu i ochrony przed manipulacją. Zwykły czujnik krańcowy używany do sterowania procesem nie może być automatycznie uznany za odpowiedni element funkcji bezpieczeństwa. Znaczenie mają parametry urządzenia oraz niezawodność całego układu.

Blokowanie a ryglowanie osłony – jaka jest różnica?

Urządzenie blokujące (interlocking) nadzoruje położenie osłony i odpowiednio oddziałuje na pracę maszyny. Nie musi jednak fizycznie uniemożliwiać jej otwarcia. Jeżeli wirnik, koło zamachowe lub inny element zachowuje niebezpieczny ruch przez pewien czas po wyłączeniu napędu, samo wykrywanie otwarcia może być niewystarczające.

W takich przypadkach stosuje się osłony z ryglowaniem (guard locking). Mechanizm utrzymuje osłonę w pozycji zamkniętej do czasu spełnienia warunków umożliwiających bezpieczny dostęp. Zwolnienie rygla może następować po potwierdzeniu zatrzymania ruchu lub na podstawie odpowiednio zaprojektowanego układu czasowego.

Zamknięcie osłony nie powinno samo powodować uruchomienia niebezpiecznego ruchu maszyny, poza szczególnymi rozwiązaniami przewidzianymi i zweryfikowanymi w projekcie funkcji bezpieczeństwa. Zasady projektowania urządzeń blokujących, ryglujących i ograniczania możliwości ich obchodzenia opisuje ISO 14119.

Kurtyny świetlne i bezkontaktowe urządzenia ochronne

Kurtyna świetlna tworzy pole detekcji pomiędzy nadajnikiem a odbiornikiem. Przerwanie określonych wiązek przez dłoń, kończynę lub inną przeszkodę powoduje zmianę stanu wyjść bezpieczeństwa, zwykle oznaczanych jako OSSD. Sygnał jest przekazywany do układu sterowania, który inicjuje zatrzymanie niebezpiecznej funkcji maszyny.

Takie rozwiązania stosuje się w stanowiskach wymagających częstego dostępu do obszaru roboczego, na przykład przy podawaniu detali do maszyn pakujących i wybranych pras. Kurtyna umożliwia dostęp do materiału bez każdorazowego otwierania osłony mechanicznej, ale jej zastosowanie wymaga odpowiednich warunków technicznych.

Rozdzielczość detekcji, czas reakcji i odległość bezpieczeństwa

Jednym z podstawowych parametrów kurtyny jest zdolność detekcji, określająca najmniejszy obiekt, którego wykrywanie gwarantuje urządzenie. Inne parametry będą wymagane przy ochronie palców, inne przy wykrywaniu dłoni lub całego ciała. Znaczenie mają również wysokość pola ochronnego, czas reakcji czujnika oraz sposób jego integracji z układem sterowania.

Kurtyny nie można montować w dowolnej odległości od niebezpiecznego ruchu. Należy uwzględnić czas reakcji urządzenia ochronnego, czas przetwarzania sygnału przez układ bezpieczeństwa i rzeczywisty czas zatrzymania maszyny. Jeżeli operator zdoła dosięgnąć strefy zagrożenia przed zatrzymaniem ruchu, zabezpieczenie nie spełni swojego zadania. Zasady wyznaczania położenia technicznych środków ochronnych określa ISO 13855.

Trzeba też uwzględnić możliwość obejścia pola ochronnego od góry, od dołu lub z boku, a także pozostania człowieka pomiędzy kurtyną a strefą niebezpieczną. W zależności od konstrukcji stanowiska konieczne mogą być dodatkowe osłony, wykrywanie obecności lub odpowiednie rozwiązanie ponownego uruchamiania.

Kurtyna świetlna nie stanowi bariery mechanicznej, dlatego nie zabezpiecza przed wyrzutem detali, odpryskami narzędzi czy rozprzestrzenianiem się gorących materiałów. Do nadzorowania większych obszarów można natomiast wykorzystać skanery laserowe bezpieczeństwa, które wykrywają obecność obiektów w zdefiniowanych strefach. W określonych zastosowaniach stosuje się również maty czułe na nacisk.

Zatrzymanie awaryjne i układy sterowania bezpieczeństwem

Sam czujnik lub wyłącznik bezpieczeństwa nie zatrzymuje maszyny bezpośrednio. Stanowi część funkcji realizowanej przez cały układ: od wykrycia niebezpiecznego zdarzenia, przez przetworzenie sygnału, aż po zadziałanie elementów wykonawczych. Mogą nimi być styczniki, zawory bezpieczeństwa lub odpowiednie funkcje napędów elektrycznych.

W prostszych rozwiązaniach funkcje te realizują przekaźniki bezpieczeństwa, natomiast w rozbudowanych liniach produkcyjnych stosuje się programowalne sterowniki bezpieczeństwa. Ich zadaniem jest między innymi nadzorowanie sygnałów wejściowych, wykrywanie określonych uszkodzeń i sterowanie elementami odpowiedzialnymi za osiągnięcie bezpiecznego stanu.

Do oceny takich układów wykorzystuje się normę ISO 13849-1, która określa zasady projektowania części systemów sterowania związanych z bezpieczeństwem. Wymagany poziom zapewnienia bezpieczeństwa PLr ustala się dla konkretnej funkcji na podstawie oceny ryzyka. Rzeczywisty osiągnięty poziom PL zależy między innymi od architektury systemu, niezawodności elementów, diagnostyki i środków ograniczających uszkodzenia o wspólnej przyczynie.

Należy przy tym rozróżnić zatrzymanie robocze i zatrzymanie awaryjne. Przycisk STOP służy do normalnego zatrzymania procesu, natomiast zatrzymanie awaryjne umożliwia reakcję na sytuację zagrożenia. Funkcja E-STOP stanowi środek uzupełniający i nie zastępuje osłon, urządzeń ochronnych ani rozwiązań zapobiegających dostępowi do niebezpiecznych elementów.

Również funkcja STO (Safe Torque Off), stosowana w wielu napędach, nie oznacza fizycznego odizolowania instalacji elektrycznej od zasilania. Uniemożliwia wytwarzanie przez napęd momentu obrotowego, ale nie zastępuje procedury odłączenia i zabezpieczenia źródeł energii wymaganej przy odpowiednich pracach serwisowych.

Zabezpieczenie maszyny podczas konserwacji i serwisu – procedura LOTO

Podczas konserwacji, czyszczenia i napraw konieczny bywa dostęp do obszarów, które w normalnych warunkach pozostają odgrodzone osłonami. Zatrzymanie urządzenia przyciskiem STOP lub otwarcie nadzorowanej pokrywy nie musi jednak eliminować ryzyka nieoczekiwanego uruchomienia albo uwolnienia energii zmagazynowanej.

Źródłem zagrożenia może być nie tylko napięcie elektryczne, lecz także sprężone powietrze, ciśnienie hydrauliczne, napięta sprężyna, podniesiony element konstrukcyjny lub energia kinetyczna obracających się części. Dlatego przed rozpoczęciem prac wymagających izolacji energii stosuje się odpowiednie procedury zabezpieczające, w tym Lockout Tagout (LOTO).

Procedura obejmuje identyfikację źródeł energii, kontrolowane zatrzymanie maszyny, fizyczne odizolowanie zasilania, zabezpieczenie elementów odcinających przed ponownym załączeniem oraz usunięcie lub unieruchomienie energii resztkowej. Przed rozpoczęciem prac należy również zweryfikować skuteczność zastosowanego odizolowania. Kłódki bezpieczeństwa i blokady uniemożliwiają przypadkowe przestawienie zabezpieczonych elementów, a zawieszki ostrzegawcze przekazują informacje o prowadzonych pracach.

Przy organizacji systemu LOTO znaczenie ma dostępność wyposażenia dla upoważnionych pracowników. W zależności od wielkości zakładu i sposobu działania służb utrzymania ruchu można wykorzystać centralną stację, zestaw przenośny lub kompaktowy punkt przechowywania zabezpieczeń bezpośrednio przy maszynie.

Czytaj dalej: Jak wybrać stację Lockout Tagout – ścienna, przenośna czy zestaw przy maszynie?

Jak łączy się zabezpieczenia w konkretnych maszynach?

W praktyce jedno urządzenie może wymagać kilku współpracujących środków ochronnych. Dobór zależy nie tylko od rodzaju procesu, lecz także od rozmieszczenia napędów, dostępności stref niebezpiecznych i sposobu wykonywania czynności operatorskich. Przykładowe konfiguracje przedstawiono poniżej.

W przypadku stanowiska zrobotyzowanego samo wykrywanie otwarcia drzwi może nie wystarczyć, jeżeli pracownik może pozostać wewnątrz wygrodzonego obszaru. Projekt musi uwzględniać również możliwość niezamierzonego ponownego uruchomienia maszyny. Podobnie w przypadku przenośników nie można zakładać, że samo zastosowanie przycisku awaryjnego eliminuje ryzyko kontaktu z punktami wciągania.

Przedstawione konfiguracje są przykładami, a nie gotowymi schematami zabezpieczeń. Nawet maszyny wykonujące podobne operacje mogą wymagać innych rozwiązań ze względu na prędkość ruchu, siły robocze, dostęp operatora i zagrożenia wynikające z urządzeń współpracujących.

Normy i wymagania dotyczące zabezpieczeń maszyn

Projektowanie zabezpieczeń maszyn opiera się na ocenie ryzyka oraz normach określających wymagania dla poszczególnych środków ochronnych. Do najważniejszych dokumentów należą:

Przy stosowaniu norm należy sprawdzać aktualne wydania oraz dokumenty właściwe dla danego rodzaju maszyny. Przykładowo PN-EN ISO 14119:2025-08 zastąpiła wcześniejsze polskie wydanie z 2014 r., a PN-EN ISO 13855:2025-06 wprowadza nowsze wymagania dotyczące umiejscowienia środków ochronnych. Aktualne oznaczenia i zakresy dokumentów można sprawdzić w katalogu Polskiego Komitetu Normalizacyjnego.

Wymagania prawne należy rozpatrywać oddzielnie dla maszyn wprowadzanych do obrotu oraz urządzeń już użytkowanych przez pracowników. W Polsce kwestie eksploatacyjne reguluje między innymi rozporządzenie Ministra Gospodarki z 30 października 2002 r. dotyczące minimalnych wymagań BHP podczas użytkowania maszyn. Z kolei zasady dotyczące wprowadzania maszyn na rynek UE podlegają przepisom maszynowym, w tym dyrektywie 2006/42/WE oraz zastępującemu ją, zasadniczo od 20 stycznia 2027 r., rozporządzeniu (UE) 2023/1230.

Przy modernizacji istniejącej maszyny trzeba zatem ocenić zarówno skuteczność zastosowanych zabezpieczeń, jak i wpływ zmian na bezpieczeństwo całego urządzenia. Dobór samego czujnika, kurtyny lub osłony nie przesądza jeszcze o spełnieniu wymagań przez kompletną maszynę.
